Jak wykonać schody przy tarasie wentylowanym?

W praktyce należy rozróżnić dwie sytuacje:

1. jeden stopień lub pojedyncza różnica poziomów – można wykonać przy użyciu wsporników regulowanych oraz uniwersalnej płytki do maskownic tarasu,
2. dwa lub więcej stopni – zalecamy wykonanie niezależnej, sztywnej podkonstrukcji z aluminiowego systemu AluDeck.

To rozróżnienie jest bardzo ważne.

Jeden stopień na krawędzi tarasu jest przede wszystkim sposobem estetycznego zamknięcia i obniżenia poziomu nawierzchni. Przy kilku kolejnych stopniach powstaje natomiast przestrzenna konstrukcja, która musi zachować odpowiednią geometrię, sztywność oraz stabilność podczas wielokrotnego wchodzenia i schodzenia.

Dlatego kilku stopni nie powinno się traktować jak kilku niezależnych tarasów ustawionych jeden za drugim na wspornikach. W takim przypadku zdecydowanie lepszym rozwiązaniem jest wykonanie wspólnej podkonstrukcji aluminiowej.

Tarasy wentylowane – systemy montażowe i technologia dla profesjonalistów

1 stopień

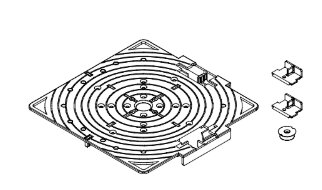

• Zalecane rozwiązanie: wsporniki ; uniwersalna płytka do maskownic DDP CP

2 lub więcej stopni

• Zalecane rozwiązanie: aluminiowa podkonstrukcja AluDeck

Duża różnica wysokości

• Zalecane rozwiązanie: podkonstrukcja AluDeck zaprojektowana jako kilka kolejnych poziomów

Schody wykończone płytami

• Zalecane rozwiązanie: płyty poziome ; pionowe podstopnice

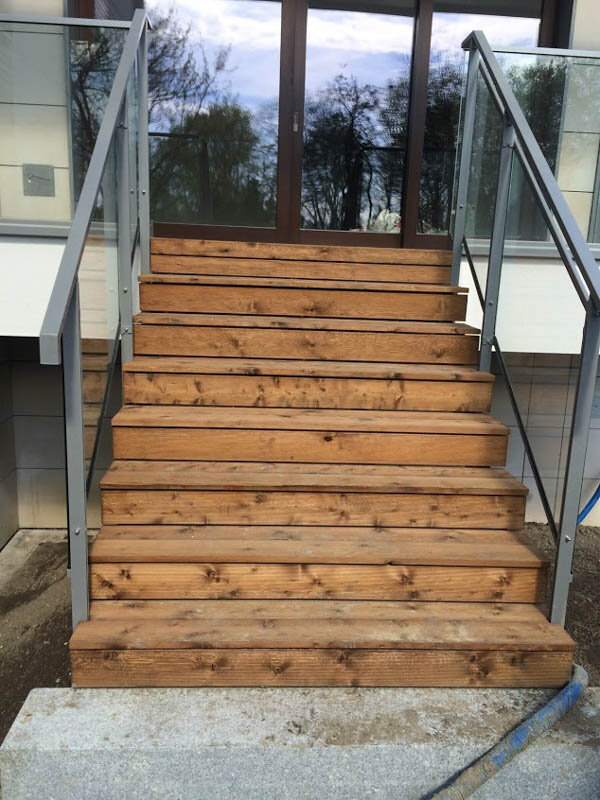

Schody z deską drewnianą/WPC

• Zalecane rozwiązanie: podkonstrukcja AluDeck ; nawierzchnia dostosowana do wymagań producenta deski

Schody są bardziej wymagającym fragmentem tarasu niż jego płaska powierzchnia.

Podczas normalnego chodzenia po tarasie obciążenia działają głównie pionowo.

Na stopniu użytkownik:

• naciska na jego zewnętrzną krawędź,
• wchodzi i schodzi dynamicznie,
• może działać na konstrukcję również poziomo,
• wielokrotnie obciąża ten sam fragment.

Dlatego przy pojedynczym stopniu szczególnie ważna jest stabilizacja całego układu.

W obecnym rozwiązaniu montażowym zalecane jest trwałe ustabilizowanie wsporników poprzez odpowiednie zamocowanie do podłoża oraz dodatkowe zabezpieczenie płyt. Dotychczasowa instrukcja DD Group również wskazuje, że przy wykonywaniu pojedynczego stopnia wsporniki wymagają stabilnego zamocowania, a płyty powinny zostać dodatkowo zabezpieczone przed przesuwaniem.

W przypadku klejenia należy stosować klej:

• przeznaczony do zastosowań zewnętrznych,
• kompatybilny z materiałem płyty i elementami systemu,
• odporny na wilgoć i zmienne temperatury,

zgodnie z zaleceniami producenta zastosowanego kleju.

Jeżeli potrzebujemy wykonać:

2, 3, 4 lub więcej stopni, zmienia się sposób projektowania konstrukcji.

Nie zalecamy wtedy wykonywania każdego stopnia jako oddzielnego zespołu luźno stojących wsporników i maskownic.

Znacznie lepszym rozwiązaniem jest stworzenie jednej sztywnej podkonstrukcji aluminiowej, która łączy wszystkie stopnie w całość.

Do takiego zastosowania przeznaczony jest system AluDeck.

System wykorzystuje aluminiowe profile połączone w ramową konstrukcję nośną. Dokumentacja AluDeck opisuje system jako zintegrowany ruszt z legarów aluminiowych, którego zadaniem jest zwiększenie stabilności poziomej oraz połączenie poszczególnych elementów konstrukcji w jedną ramę.

Co szczególnie istotne w kontekście tego artykułu, w materiałach systemu AluDeck montaż stopni został wskazany wprost jako jedno z zastosowań systemu.

Podkonstrukcja aluminiowa nadal może wykorzystywać regulowane wsporniki tarasowe.

Oznacza to, że możemy jednocześnie:

• stworzyć sztywną konstrukcję schodów,
• regulować jej wysokość,
• dopasować konstrukcję do nierówności podłoża,
• wypoziomować poszczególne fragmenty.

AluDeck posiada dedykowane adaptery montowane na wspornikach w systemie „click”.

W zależności od rozwiązania można zastosować między innymi:

• adapter ADEC-ACA,
• głowice samopoziomujące ADEC-LE,

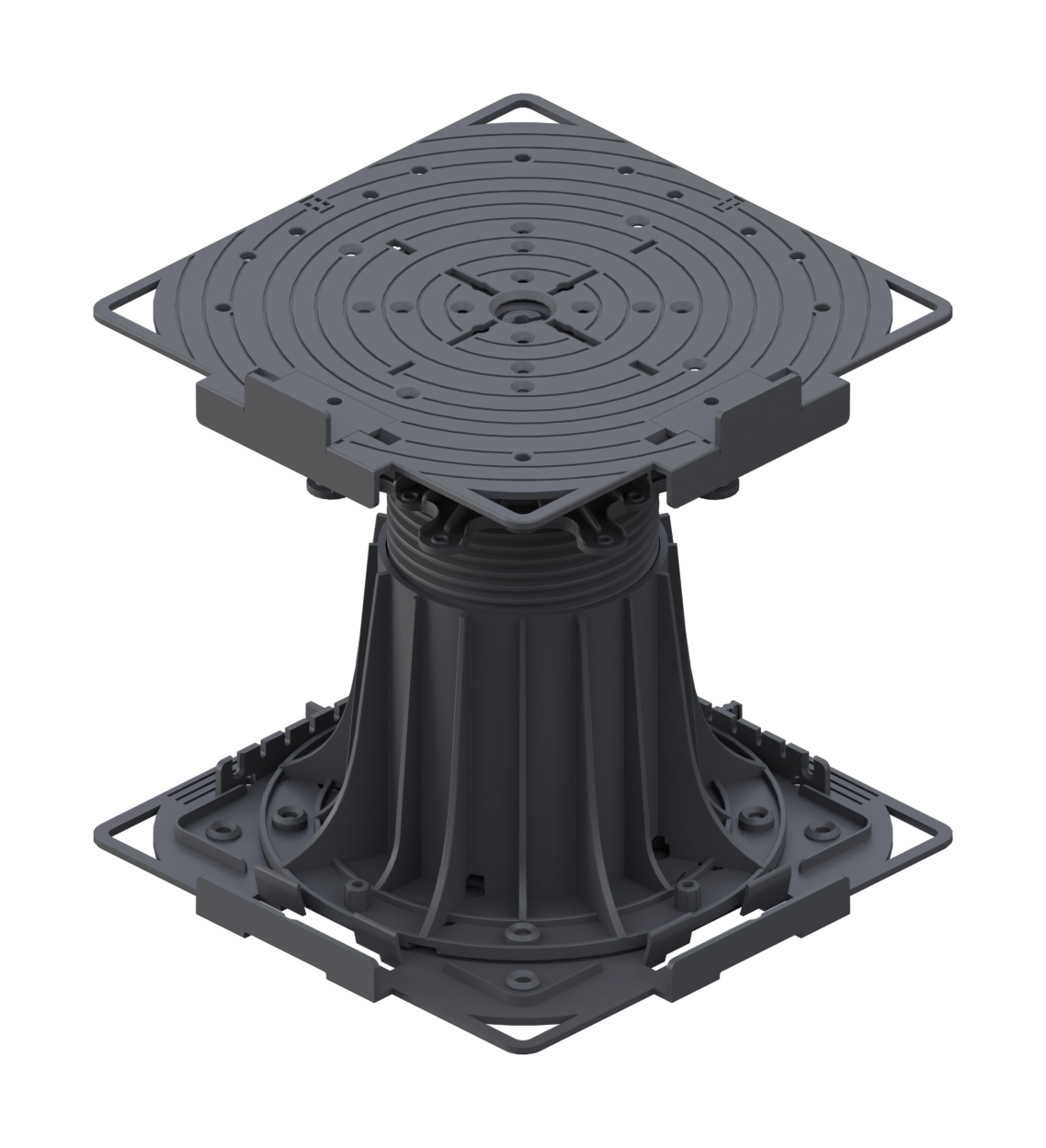

• wsporniki STANDARD,
• CLEVER LEVEL,
• MAX,
• SPIRAL.

Dokumentacja AluDeck przewiduje mocowanie profili na wspornikach właśnie za pomocą dedykowanych adapterów „click”; w wersji z głowicami samopoziomującymi możliwe jest również automatyczne wyrównywanie spadku podłoża do 6%.

Przy zwykłym tarasie musimy przede wszystkim uzyskać jeden docelowy poziom.

Przy schodach mamy kilka poziomów:

poziom tarasu → stopień 1 → stopień 2 → stopień 3 → poziom terenu.

Dlatego przed montażem należy dokładnie określić:

• całkowitą różnicę wysokości,
• liczbę stopni,
• wysokość każdego stopnia,
• głębokość każdego stopnia,
• docelowy poziom pierwszego i ostatniego stopnia.

Regulowane wsporniki ułatwiają później precyzyjne ustawienie całej podkonstrukcji.

Jak zaplanować wysokość schodów?

Załóżmy, że pomiędzy tarasem a poziomem ogrodu występuje określona różnica wysokości.

Nie powinno się najpierw budować kolejnych stopni, a dopiero na końcu sprawdzać, jaka wysokość pozostała.

Najpierw należy określić:

całkowitą różnicę poziomów

i dopiero następnie podzielić ją na odpowiednią liczbę możliwie równych stopni.

Przykładowo schemat projektowy wygląda następująco:

poziom tarasu

↓

stopień 1

↓

stopień 2

↓

stopień 3

↓

poziom terenu

Wysokość i głębokość stopni muszą zostać określone już na etapie projektowania podkonstrukcji.

W przypadku schodów przeznaczonych do komunikacji należy również uwzględnić wymagania wynikające z przeznaczenia obiektu, projektu i obowiązujących przepisów.

Pamiętaj o grubości płyty przy obliczaniu wysokości stopnia

Jest to bardzo częsty błąd.

Wysokość aluminiowej podkonstrukcji nie jest wysokością gotowego stopnia.

Do konstrukcji trzeba jeszcze dodać grubość materiału wykończeniowego.

Jeżeli przykładowo stosujemy płytę ceramiczną o grubości 20 mm, jej grubość musi zostać uwzględniona już podczas ustawiania wysokości aluminiowej ramy.

Dotyczy to każdego kolejnego stopnia.

Jaka jest minimalna wysokość tarasu wentylowanego na wspornikach?

Przy projektowaniu schodów warto rozróżniać dwa elementy:

To pozioma powierzchnia stopnia, na której stawiamy stopę.

Zmierz odległość pomiędzy:

poziomem gotowego tarasu

a

poziomem, na którym mają zakończyć się schody.

Nie opieraj pomiaru wyłącznie na istniejącym podłożu konstrukcyjnym – interesuje nas docelowy poziom gotowych nawierzchni.

Na podstawie dostępnej przestrzeni ustal:

• liczbę stopni,
• ich wysokość,
• głębokość,
• szerokość całych schodów.

Wszystkie stopnie powinny tworzyć konsekwentny i przewidywalny układ.

Z profili AluDeck należy stworzyć podkonstrukcję odpowiadającą geometrii schodów.

Profile poziome stanowią podparcie stopnic.

Elementy pionowe i poprzeczne umożliwiają stworzenie kolejnych poziomów oraz odpowiednie usztywnienie konstrukcji.

Dobierz wsporniki odpowiednie do wymaganych zakresów wysokości.

Przy nierównym lub wykonanym ze spadkiem podłożu można zastosować odpowiednie rozwiązania samopoziomujące.

Następnie należy wypoziomować wszystkie elementy konstrukcji i sprawdzić geometrię kolejnych stopni.

Profile należy połączyć odpowiednimi elementami systemu.

W AluDeck dostępne są połączenia:

• wzdłużne,
• poprzeczne,

co pozwala stworzyć wspólny ruszt zamiast zestawu niezależnych profili.

Po wykonaniu oraz sprawdzeniu podkonstrukcji można rozpocząć montaż właściwej nawierzchni.

W przypadku płyt będą to:

płyty poziome – stopnice

oraz

płyty pionowe – podstopnice.

Dopiero wtedy otrzymujemy gotową geometrię schodów.

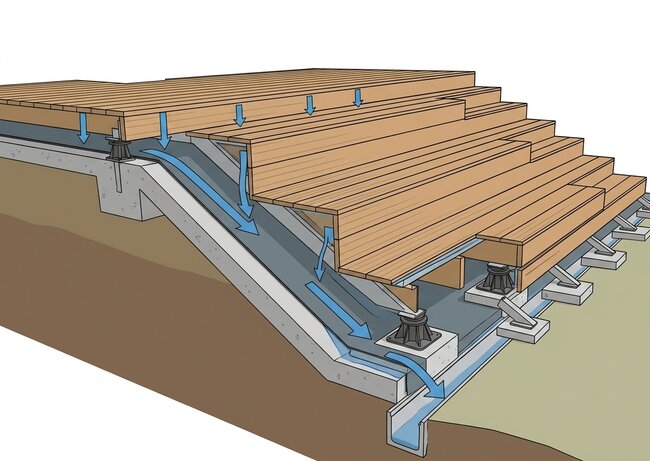

A co z odpływem wody pod schodami?

Schody wykonane przy tarasie wentylowanym nie powinny blokować podstawowej funkcji tego systemu.

Woda przedostająca się przez szczeliny w nawierzchni powinna nadal mieć możliwość swobodnego odpływu po warstwie znajdującej się poniżej.

Dlatego podczas projektowania konstrukcji trzeba zwrócić uwagę na:

• istniejący spadek podłoża,
• odpływy,
• hydroizolację,
• miejsca styku pionowych okładzin z podłożem.

Pionowych elementów nie należy projektować w sposób, który przypadkowo utworzy zamkniętą barierę dla odpływającej wody.

Odwodnienie tarasu wentylowanego - jak działa i jak je wykonać poprawnie?

Czy można zrobić schody bez AluDeck, używając tylko wielu wsporników?

Technicznie istnieje wiele sposobów wykonania indywidualnej konstrukcji.

Nie rekomendujemy jednak budowania kilku kolejnych stopni jako zestawu niezależnych wsporników i płyt.

Przy jednym stopniu konstrukcja jest stosunkowo prosta i możemy wykorzystać płytkę DDP CP.

Przy kilku stopniach zalecamy przejście na sztywną, połączoną podkonstrukcję aluminiową AluDeck.

To najważniejsza zasada tego artykułu:

1 stopień – uniwersalna płytka do maskownic.

Czy schody można wykonać z tego samego materiału co taras?

Tak – i najczęściej daje to najlepszy efekt wizualny.

Jeżeli taras wykonany jest z płyt ceramicznych, betonowych lub kamiennych, te same płyty można wykorzystać jako:

• nawierzchnię tarasu,
• stopnice,
• pionowe podstopnice.

Przy tarasach z desek można analogicznie kontynuować materiał nawierzchni na stopniach, pod warunkiem zastosowania odpowiedniej konstrukcji i sposobu mocowania zgodnego z wymaganiami producenta deski.

Najczęstsze błędy przy wykonywaniu schodów na wspornikach

Kilka kolejnych poziomów powinno tworzyć stabilną całość. Dlatego przy większej liczbie stopni rekomendujemy AluDeck.

Wysokość konstrukcji trzeba obliczać do górnej powierzchni gotowej nawierzchni, a nie do góry wspornika lub profilu.

Geometrię całych schodów należy ustalić przed rozpoczęciem montażu.

Krawędź stopnia jest jednym z najbardziej intensywnie obciążanych miejsc konstrukcji.

Pionowe wykończenie schodów nie może zakłócać działania odwodnienia pod tarasem.

Najpierw należy określić geometrię oraz wysokości konstrukcji, a dopiero później dobrać wymagane zakresy wsporników.

Jeden stopień czy AluDeck – co wybrać?

Można przyjąć bardzo prostą zasadę:

Zastosuj:

wsporniki regulowane ; uniwersalną płytkę do maskownic DDP CP.

To proste rozwiązanie pozwalające estetycznie wykonać zarówno powierzchnię stopnia, jak i jego pionowe wykończenie.

Tak. Sposób wykonania zależy jednak od liczby stopni. Przy pojedynczym stopniu można zastosować uniwersalną płytkę do maskownic DDP CP. Przy kilku stopniach rekomendujemy wykonanie sztywnej konstrukcji z profili aluminiowych AluDeck.

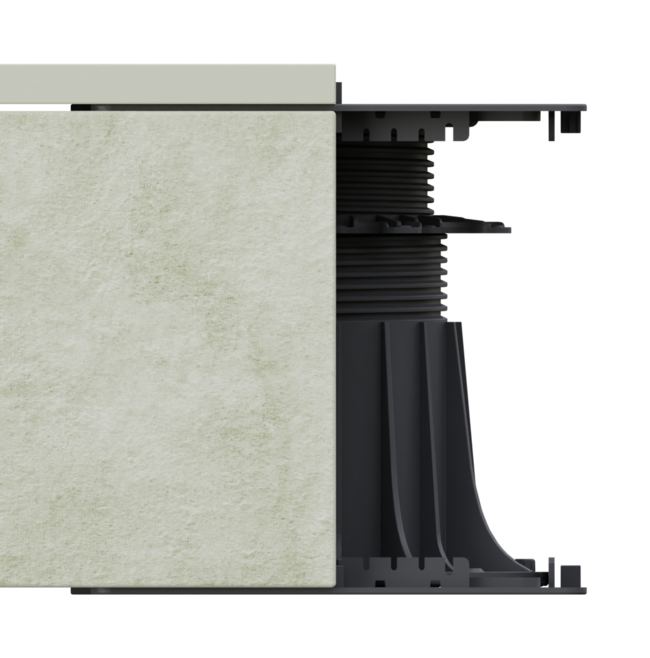

Do wykonania pojedynczego stopnia można zastosować wsporniki regulowane oraz uniwersalną płytkę DDP CP umożliwiającą zamontowanie pionowej płyty tworzącej podstopnicę.

Przy dwóch lub większej liczbie stopni zalecane jest stworzenie wspólnej podkonstrukcji aluminiowej AluDeck. Profile poziome i pionowe tworzą ramę wyznaczającą geometrię kolejnych stopni.

Nie rekomendujemy wykonywania kilku kolejnych stopni jako zestawu niezależnych wsporników. Przy takiej konstrukcji korzystniejsze jest zastosowanie połączonego rusztu aluminiowego.

Stopnica to pozioma powierzchnia schodu, na której stawiamy stopę.

Podstopnica jest pionowym elementem pomiędzy dwoma kolejnymi stopniami.

Tak. Jest to bardzo popularny sposób wykończenia schodów przy tarasach z płyt, ponieważ pozwala zachować jednolitą estetykę całej powierzchni.

Tak. Aluminiowe profile mogą być osadzane na regulowanych wspornikach tarasowych za pomocą odpowiednich adapterów. Pozwala to dopasować wysokość podkonstrukcji do istniejącego podłoża.

Nie. Profile AluDeck mogą być wykorzystywane również jako podkonstrukcja pod deski drewniane i WPC. Sposób montażu nawierzchni należy dostosować do wymagań jej producenta.

Tak. Geometrię konstrukcji należy zawsze liczyć do górnej powierzchni gotowego stopnia. Jeżeli stosowana płyta ma np. 20 mm grubości, wartość tę trzeba uwzględnić przy określaniu wysokości podkonstrukcji.
