Jaka jest minimalna wysokość tarasu wentylowanego na wspornikach?

Taras wentylowany można wykonać już przy bardzo niewielkiej wysokości.

Najniższy regulowany wspornik tarasowy może zaczynać się od 10 mm, a w przypadku konstrukcji bez regulacji możliwe jest zastosowanie podkładek o wysokości nawet 2 mm.

To jednak tylko część odpowiedzi.

Kiedy ktoś pyta nas: „od jakiej wysokości można zrobić taras wentylowany?”, najpierw trzeba ustalić, co dokładnie ma na myśli.

Może bowiem chodzić o:

1. najniższy wspornik regulowany,
2. najniższe podparcie w ogóle – również bez regulacji,
3. minimalną całkowitą wysokość gotowego tarasu, czyli wspornik lub podkładka + płyta albo wspornik + legar + deska.

A są to trzy różne wartości.

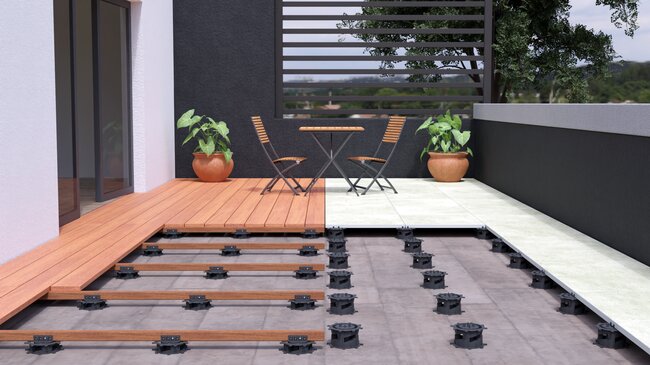

Tarasy wentylowane – systemy montażowe i technologia dla profesjonalistów

Jeżeli potrzebujesz tylko krótkiej odpowiedzi:

• najniższy wspornik regulowany: 10 mm – SPIRAL 10–17 mm,
• najniższe podparcie bez regulacji: 2 mm – podkładka PAD-002,
• minimalna wysokość tarasu z płytą ceramiczną 20 mm na podkładce 2 mm: około 22 mm,
• minimalna wysokość tarasu z płytą 20 mm na regulowanym wsporniku SPIRAL: około 30 mm,
• minimalna wysokość tarasu z deski na legarze aluminiowym: około 48 mm przy zastosowaniu podkładki 3 mm lub około 55 mm przy zastosowaniu regulowanego wspornika od 10 mm.

W praktyce dokładna wysokość zależy jeszcze od rodzaju nawierzchni, podłoża, występujących spadków oraz wymaganej możliwości poziomowania konstrukcji.

• Podparcie: 2 mm
• Nawierzchnia / konstrukcja: płyta ceramiczna 20 mm
• Orientacyjna minimalna wysokość: 22 mm

• Podparcie: 10 mm
• Nawierzchnia / konstrukcja: płyta ceramiczna 20 mm
• Orientacyjna minimalna wysokość: 30 mm

• Podparcie: podkładka SBR 3 mm
• Nawierzchnia / konstrukcja: legar ALU 25 mm deska ok. 20 mm
• Orientacyjna minimalna wysokość: ok. 48 mm

• Podparcie: 10 mm
• Nawierzchnia / konstrukcja: legar ALU 25 mm + deska ok. 20 mm
• Orientacyjna minimalna wysokość: ok. 55 mm

Ważne: wysokość wspornika nie jest tym samym co wysokość gotowego tarasu. Przy projektowaniu zawsze należy liczyć cały układ warstw od podłoża do górnej powierzchni płyty lub deski.

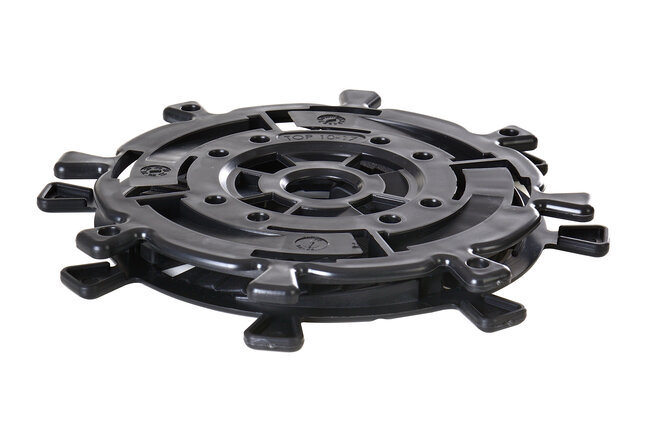

Jeżeli przez minimalną wysokość rozumiemy najniższą wysokość, przy której nadal chcemy mieć możliwość regulacji i poziomowania tarasu, rozwiązaniem jest wspornik z serii SPIRAL 10–17 mm.

Jego minimalna wysokość wynosi 10 mm, a zakres regulacji pierwszego modelu obejmuje wysokości od 10 do 17 mm.

Jest to szczególnie istotne w miejscach, w których przestrzeń pomiędzy podłożem a planowaną powierzchnią tarasu jest bardzo niewielka, ale jednocześnie potrzebujemy możliwości skorygowania różnic wysokości.

Najczęściej wtedy, gdy:

• poziom gotowego tarasu znajduje się bardzo blisko istniejącego podłoża,
• trzeba dopasować powierzchnię tarasu do progu drzwi tarasowych,
• podłoże posiada niewielkie nierówności,
• występuje spadek wymagający korekty,
• zależy nam na dokładnym wypoziomowaniu płyt,
• wysokość konstrukcji zmienia się na przestrzeni tarasu.

To ostatnie jest bardzo ważne.

Jeżeli mamy przykładowo przestrzeń od 10 mm przy jednym końcu tarasu do 16 mm przy drugim, jedna podkładka o stałej wysokości nie rozwiąże problemu. Regulowany wspornik pozwala ustawić każdy punkt podparcia indywidualnie.

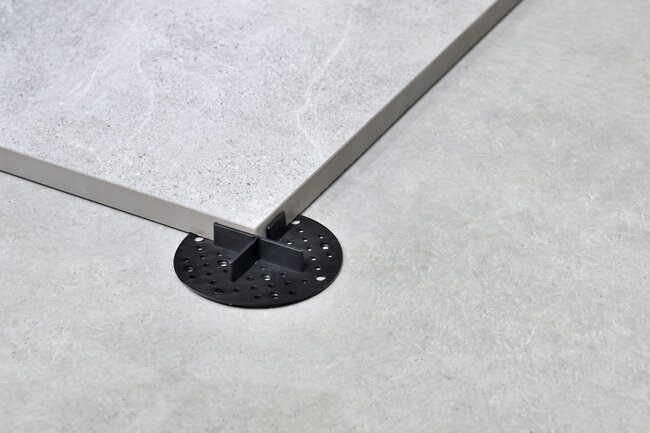

Tak niska podkładka znajduje zastosowanie przede wszystkim tam, gdzie:

• praktycznie nie mamy miejsca na podniesienie nawierzchni,
• podłoże jest już odpowiednio przygotowane,
• spadek wykonano wcześniej w warstwie znajdującej się pod tarasem,
• nie jest potrzebna duża korekta poziomu.

Trzeba jednak pamiętać o jednej rzeczy:

im mniejsza wysokość konstrukcji, tym mniejsze możliwości kompensowania nierówności podłoża.

Dlatego przy projektowaniu bardzo niskiego tarasu nie należy patrzeć wyłącznie na wysokość samego elementu podporowego.

Krok po kroku montaż płyt tarasowych na podstawkach

A co w przypadku tarasu na legarach?

Jeżeli zamiast płyt wykonujemy taras z desek na legarach, przy bardzo małych wysokościach można całkowicie zrezygnować ze wspornika i oprzeć legar na podkładkach gumowych.

Przykładem jest SBR 100 × 100 × 3 mm.

Podkładka ma w takim przypadku kilka funkcji:

• oddziela legar od podłoża,
• pomaga zniwelować niewielkie różnice wysokości,
• stabilizuje podparcie,
• ogranicza bezpośredni kontakt konstrukcji z podłożem,
• pomaga tłumić drgania.

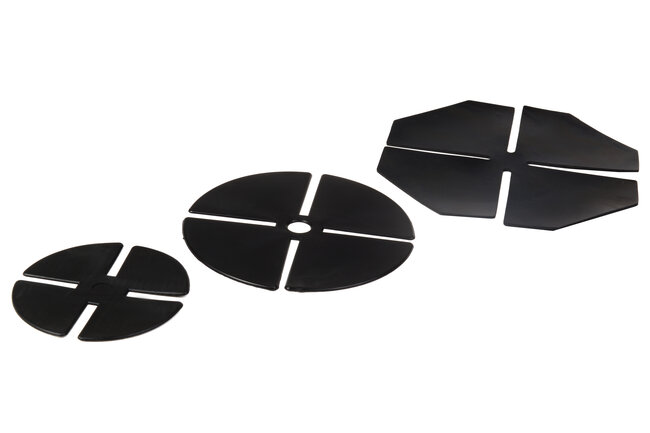

Gumowa podkładka pod taras

W przypadku bardzo niskich tarasów z deski jest to często prostsze rozwiązanie niż stosowanie klasycznego wspornika regulowanego.

To prawdopodobnie najważniejsza część odpowiedzi.

Klient bardzo często mierzy odległość:

od istniejącego podłoża do dolnej krawędzi progu drzwi tarasowych

i pyta: „Mam tutaj 3 cm. Czy zmieści się taras wentylowany?”

W takim przypadku informacja, że mamy wspornik o wysokości 10 mm, nie wystarcza.

Trzeba policzyć wszystkie warstwy konstrukcji.

W przypadku tarasu z płyt najprostszy wzór wygląda następująco:

Do układania punktowego na wspornikach stosuje się odpowiednio przygotowane płyty tarasowe. Bardzo popularnym rozwiązaniem są ceramiczne płyty gresowe o grubości 20 mm.

Przy projektowaniu należy zawsze sprawdzić deklarację i wytyczne producenta konkretnej płyty dotyczące sposobu jej podparcia.

Obliczenie:

20 mm + 2 mm = 22 mm

Teoretyczna minimalna wysokość takiego układu wynosi więc około:

22 mm

czyli 2,2 cm od podłoża do górnej powierzchni płyty.

To jeden z najniższych możliwych układów tarasu układanego na sucho.

W tym miejscu trzeba uważać.

Standardowe cienkie płytki ceramiczne przeznaczone do klejenia nie powinny być automatycznie traktowane jako płyty przystosowane do punktowego podparcia na wspornikach.

Przy tarasie wentylowanym płyta nie leży na pełnej powierzchni zaprawy klejowej. Jest podparta w określonych punktach, dlatego musi być przeznaczona przez producenta do takiego zastosowania i posiadać odpowiednią wytrzymałość.

W praktyce bardzo często stosowane są płyty gresowe o grubości 20 mm, zaprojektowane specjalnie do zastosowań zewnętrznych i układania na wspornikach.

Nie należy więc zmniejszać całkowitej wysokości konstrukcji poprzez zastosowanie przypadkowej cienkiej płytki 8, 9 czy 10 mm przeznaczonej do tradycyjnego klejenia.

5 zasad, dzięki którym płyty tarasowe na wspornikach nie będą pękać.

Minimalna wysokość tarasu z desek na legarach

Nieco inaczej wygląda sytuacja przy tarasach:

• drewnianych,
• kompozytowych,
• WPC,
• wykonanych z innych desek montowanych do legarów.

Tutaj trzeba zsumować już trzy elementy:

podparcie + legar + deska = wysokość tarasu

Przykładowo:

• podkładka SBR – 3 mm,
• niski legar aluminiowy – około 25 mm,
• deska tarasowa – około 20 mm.

Obliczenie:

3 + 25 + 20 = 48 mm

Czyli bardzo niski taras na legarach może mieć w takim układzie około:

48 mm, czyli niespełna 5 cm.

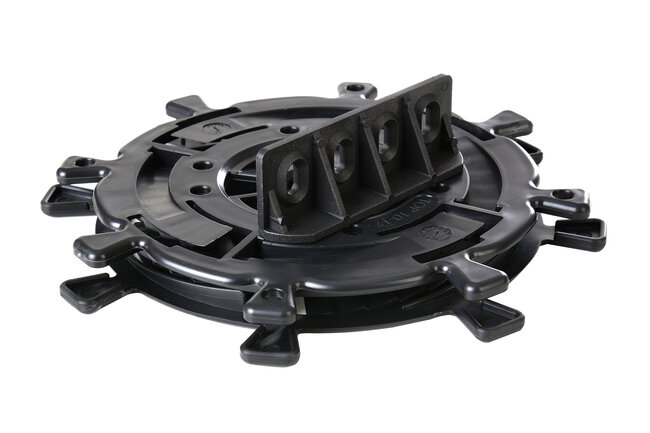

Jeżeli zamiast podkładki 3 mm zastosujemy wspornik SPIRAL rozpoczynający regulację od 10 mm:

10 + 25 + 20 &= 55 mm

otrzymujemy około:55 mm całkowitej wysokości konstrukcji.

W zamian za dodatkowe kilka milimetrów uzyskujemy możliwość regulowania wysokości poszczególnych punktów podparcia.

To często znacznie ułatwia montaż.

wysokość wspornika = wysokość gotowego tarasu – grubość deski – wysokość legara

Przykład:

Dostępna wysokość:80 mm

Deska: 20 mm

Legar: 25 mm

80 – 20 – 25 = 35 mm

Na sam wspornik pozostaje więc około 35 mm.

Co wybrać przy bardzo niskiej wysokości tarasu?

Można przyjąć prostą zasadę.

Jeżeli nawierzchnię stanowią płyty 20 mm, trzeba rozważyć podkładki o stałej wysokości, np. 2 mm, oraz ewentualne cienkie elementy wyrównujące.

Możemy zastosować płytę 20 mm oraz regulowany wspornik SPIRAL od 10 mm.

Możliwy jest bardzo niski układ:

podkładka SBR + niski legar aluminiowy + deska.

Można rozważyć:

SPIRAL + niski legar aluminiowy + deska.

Nie projektuj tarasu „na styk”

Chociaż matematycznie możemy otrzymać minimalną wysokość np. 22, 30 czy 48 mm, w rzeczywistym projekcie dobrze jest pozostawić pewien margines.

Podłoża budowlane bardzo rzadko są idealnie równe.

Na miejscu mogą pojawić się:

• lokalne nierówności,
• spadki,
• zakłady hydroizolacji,
• wpusty i odwodnienia,
• obróbki blacharskie,
• różnice poziomów,
• instalacje prowadzone pod tarasem.

Dlatego przed zakupem elementów konstrukcyjnych warto wykonać pomiary wysokości w wielu punktach całej powierzchni.

Tarasy wentylowane – systemy montażowe i technologia dla profesjonalistów

Niski taras nie oznacza braku przestrzeni na odpływ wody

Jedną z częstych wątpliwości jest również pytanie, czy przy niewielkiej przestrzeni pod płytami woda będzie mogła swobodnie odpływać.

W tarasie wentylowanym woda przechodzi przez otwarte szczeliny pomiędzy płytami, a następnie odpływa po warstwie znajdującej się pod nawierzchnią.

Dlatego ważne jest nie tylko podniesienie płyt, lecz również prawidłowe przygotowanie podłoża i zapewnienie drogi odpływu wody.

Fuga lub szczelina na tarasie zewnętrznym - jak dobrać odpowiednią szerokość?

Jak samodzielnie wykonać taras na żwirze, trawie lub betonie?

Opowiedź zależy od tego, co rozumiemy przez wysokość tarasu.

Jeżeli pytamy o najniższy element podporowy, można zejść nawet do:

2 mm – podkładka o stałej wysokości.

Jeżeli potrzebujemy regulowanego wspornika:

10 mm – SPIRAL 10–17 mm.

Jeżeli interesuje nas cały taras z płytą ceramiczną 20 mm:

• około 22 mm na podkładce 2 mm,
• około 30 mm na regulowanym wsporniku 10 mm.

Jeżeli natomiast budujemy taras z desek na legarach:

• około 48 mm przy podkładce 3 mm + legarze 25 mm + desce 20 mm,
• około 55 mm przy wsporniku 10 mm + legarze 25 mm + desce 20 mm.

Dlatego przed wyborem systemu warto odpowiedzieć sobie na cztery pytania:

Jaką mam całkowitą dostępną wysokość?

Czy taras będzie wykonany z płyt czy z desek?

Czy potrzebuję regulacji wysokości?

Jak duże różnice poziomu występują na podłożu?

Dopiero wtedy można prawidłowo dobrać wsporniki lub podkładki.

Najniższy regulowany wspornik z serii SPIRAL posiada zakres 10–17 mm. Pozwala regulować wysokość już od około 10 mm.

Jeżeli nie jest potrzebna mechaniczna regulacja wysokości, można zastosować podkładki o stałej wysokości. Najniższe rozwiązania pod płyty mają około 2 mm.

Tak. Przy płycie ceramicznej o grubości 20 mm oraz wsporniku SPIRAL ustawionym na 10 mm całkowita wysokość konstrukcji wynosi około 30 mm.

Przy typowej płycie tarasowej o grubości 20 mm jest to bardzo trudne, ponieważ sama nawierzchnia zajmuje już około 20 mm. Przy zastosowaniu podkładki 2 mm minimalna wysokość układu wynosi około 22 mm.

Przy zastosowaniu podkładki SBR 3 mm, legara aluminiowego o wysokości około 25 mm i deski około 20 mm konstrukcja może mieć około 48 mm. Dokładne wartości zależą od zastosowanych elementów i wymaganego rozstawu podpór.

Nie należy automatycznie stosować zwykłych cienkich płytek przeznaczonych do klejenia jako płyt podpartych punktowo. Płyta musi być przez producenta przewidziana do takiego sposobu montażu. W tarasach wentylowanych bardzo często wykorzystuje się specjalne płyty gresowe o grubości około 20 mm.

W takiej sytuacji najlepiej dobrać system regulowany, którego zakresy wysokości pokrywają całą powierzchnię. Seria SPIRAL rozpoczyna się od 10 mm i pozwala kontynuować regulację w kolejnych zakresach.

Należy wyznaczyć docelowy poziom górnej powierzchni tarasu, następnie zmierzyć odległość do podłoża w wielu miejscach i odjąć grubość płyty albo grubość deski i legara. W ten sposób otrzymamy rzeczywistą wysokość potrzebnych wsporników.
