Zamiast tego grube 20 mm (3/4 cala) płyty tarasowe z porcelany gresowej są umieszczane na wzmocnionych, regulowanych na wysokość wspornikach tarasowych z polipropylenu. Taka konstrukcja tworzy podniesioną powierzchnię z otwartymi spoinami, umożliwiając odprowadzanie wody deszczowej pod spód, jednocześnie pozostawiając ukrytą przestrzeń na rury, przewody elektryczne i linie nawadniające.
Niezależnie od tego, czy jesteś majsterkowiczem chcącym ulepszyć betonową płytę, czy wykonawcą realizującym komercyjny projekt na dachu, ten przewodnik obejmuje wszystko, co musisz wiedzieć, aby krok po kroku zainstalować płyty tarasowe z porcelany gresowej na regulowanych wspornikach.
Dlaczego warto wybrać płyty porcelanowe na regulowanych wspornikach?
Tradycyjne układanie nawierzchni zewnętrznych wymaga intensywnej pracy: wykopania gleby, wylania betonu, rozłożenia piasku i zafugowania spoin. Systemy podniesionych wsporników upraszczają instalację, oferując jednocześnie znaczące zalety użytkowe:
- Doskonała korekcja spadku i wysokości: Wbudowane kompensatory spadku pozwalają na stworzenie całkowicie równej powierzchni do chodzenia na nierównym podłożu, pochyłych betonowych tarasach lub spadzistych dachach (do 5% nachylenia).
- Bezproblemowy drenaż: Otwarte spoiny między płytami pozwalają wodzie spływać bezpośrednio do pustej przestrzeni poniżej. Eliminuje to stojącą wodę, tworzenie się kałuż i gromadzenie lodu bez konieczności stosowania powierzchniowych kratek drenażowych.
- Dostęp do instalacji podziemnych: Ponieważ płyty nie są mocowane na zaprawę, poszczególne płytki można w każdej chwili podnieść za pomocą przyssawki do płytek. Umożliwia to łatwy dostęp do membran wodoodpornych, przewodów elektrycznych lub instalacji hydraulicznej.
- Lekka konstrukcja: W porównaniu do grubych betonowych płyt układanych na piasku i kamieniu, płyty porcelanowe są lekkie (około 9–10 funtów na stopę kwadratową). Dzięki temu idealnie nadają się na tarasy na dachach i balkony o surowych ograniczeniach dotyczących masy konstrukcyjnej.
- Izolacja termiczna i cyrkulacja powietrza: Otwarta pustka powietrzna pod płytami tworzy barierę termiczną, która zmniejsza przenoszenie ciepła do płyty konstrukcyjnej, jednocześnie umożliwiając przepływ powietrza w celu wysuszenia resztkowej wilgoci.
Wymagane narzędzia i materiały
Przed rozpoczęciem projektu zgromadź wszystkie niezbędne narzędzia i materiały. Posiadanie odpowiedniego sprzętu zapewnia precyzyjne cięcia i równe powierzchnie przez cały czas trwania prac.
- Płyty tarasowe porcelanowe 20mm: Standardowe strukturalne płyty tarasowe do zastosowań zewnętrznych (zazwyczaj 60x60 cm lub 30x120 cm)
- Wsporniki regulowane: Wysokoregulowane wsporniki plastikowe z zaczepami dystansowymi
- Korektory nachylenia: Akcesoria do wsporników służące do neutralizacji spadków podłoża
- Akustyczne antypoślizgowe podkładki gumowe: Gumowe krążki 1mm–3mm stosowane do stabilizacji niewielkich różnic w grubości płytek
- Mokra piła do płytek z tarczą diamentową: Specjalistyczna piła przystosowana do cięcia gęstych płytek porcelanowych o grubości 20mm
- Poziomica laserowa lub długa poziomica: Niezbędna do ustalenia bazowych wysokości na całym obwodzie
- Sznurek traserski i sznurek rozciągany: Do utrzymania prostego wyrównania siatki podczas całego montażu
- Podnośnik próżniowy do płytek z podwójną przyssawką: Bezpieczne przenoszenie i układanie ciężkich płytek porcelanowych
- Klipsy obwodowe do wsporników (opcjonalne): Klipsy ze stali nierdzewnej stosowane do estetycznego wykończenia otwartych krawędzi
- Miara zwijana i nóż uniwersalny: Do pomiaru rozpiętości i przycinania podstaw wsporników lub zaczepów dystansowych
Przygotowanie podłoża i wymagania dotyczące podbudowy
Systemy regulowanych wsporników opierają się na stabilnym, solidnym podłożu. Chociaż nie jest potrzebne podłoże z piasku ani żwiru, powierzchnia pod spodem musi być strukturalnie nośna i zdolna do przenoszenia obciążenia stałego płyt oraz obciążenia użytkowego ruchu pieszego.
Odpowiednie podłoża
- Istniejące płyty betonowe: Idealny fundament. Upewnij się, że płyta jest stabilna konstrukcyjnie, wolna od większych pęknięć i prawidłowo nachylona od budynków w celu odprowadzania wody.

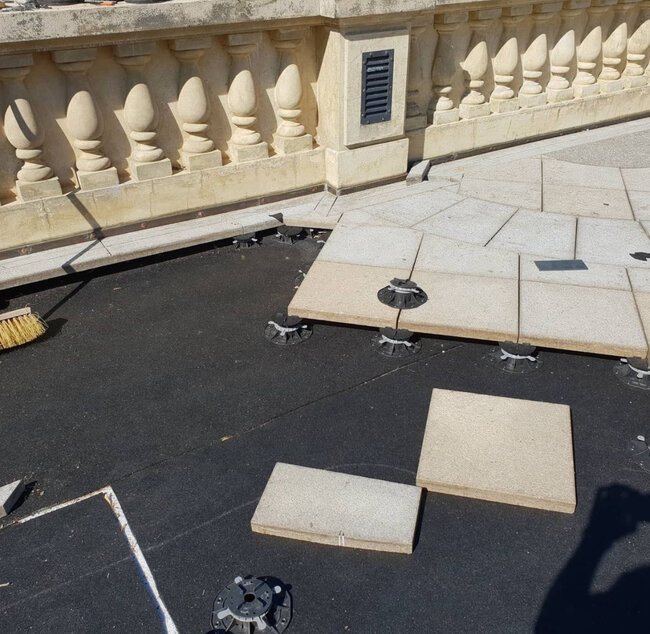

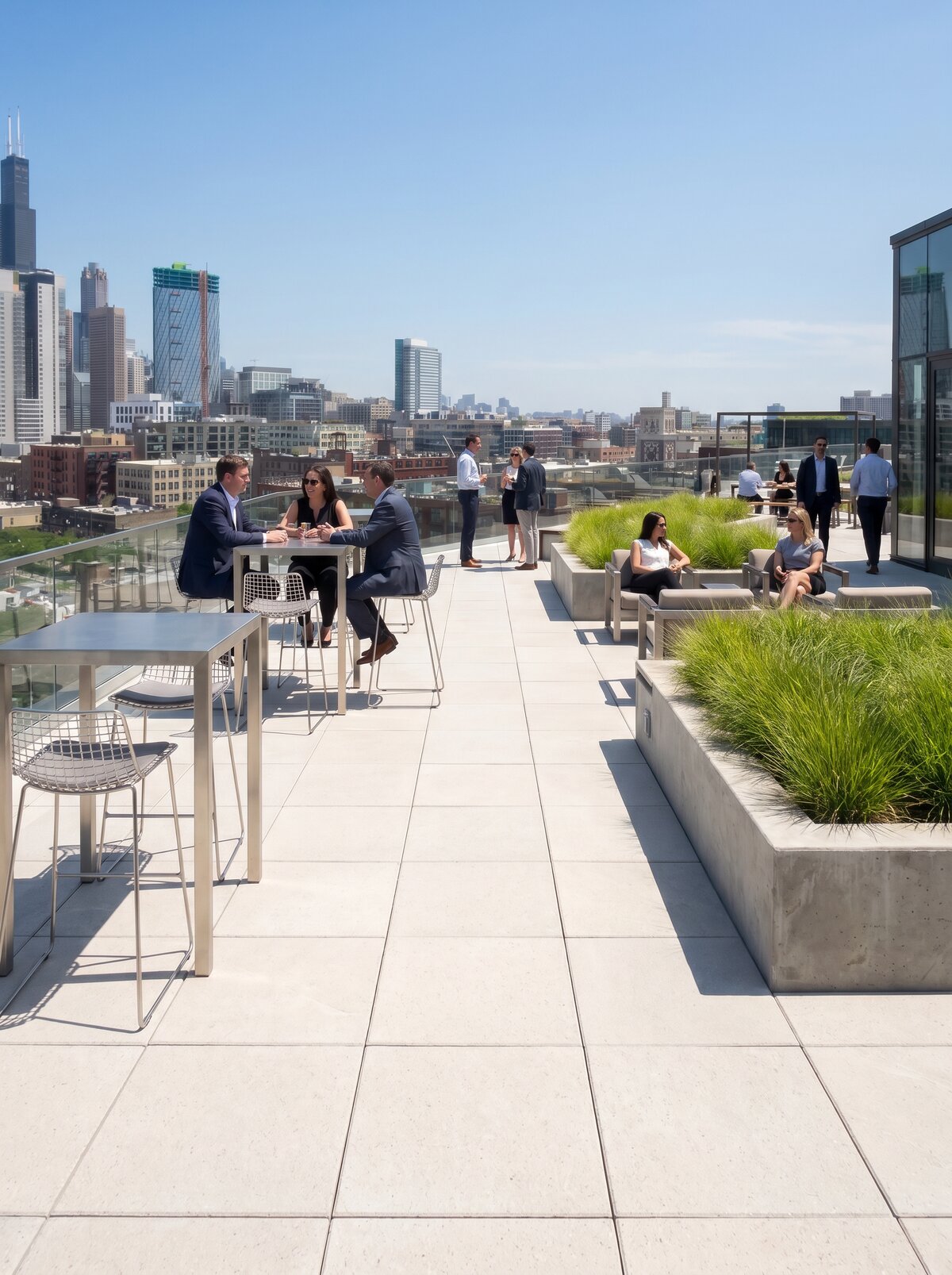

- Membrany dachowe i balkony: Wsporniki można ustawiać bezpośrednio na membranach wodoodpornych (EPDM, TPO lub papa modyfikowana). Zawsze instaluj gumowe podkładki ochronne pod podstawami wsporników, aby zapobiec przebiciu membrany.
- Zagęszczone podłoże kruszywowe: W przypadku instalacji na poziomie gruntu na glebie, wykop 10–15 cm, ułóż tkaninę geowłókninową i zagęść tłuczeń o frakcji 3/4 cala do 98% gęstości. Umieść betonowe płyty chodnikowe bezpośrednio pod każdym wspornikiem, aby zapobiec osiadaniu.
OSTRZEŻENIE: Nigdy nie instaluj regulowanych wsporników bezpośrednio na miękkiej glebie, piasku ani niezagęszczonym gruncie. Z czasem ciężar ruchu pieszego wciska wsporniki w ziemię, powodując poważne osiadanie i nierówne powierzchnie.
Krok 1: Oblicz układ, wysokość i nachylenie
Właściwe planowanie zapobiega nieestetycznym cięciom płyt i zapewnia, że wsporniki będą odpowiadać wymaganej wysokości wykończonej powierzchni.
- Ustal poziom wykończonej podłogi (FFE): Zmierz w dół od progów drzwiowych, linii sidingu lub balustrad, aby określić, gdzie musi znajdować się górna powierzchnia płyty porcelanowej. Pamiętaj, aby pozostawić 1/2 cala prześwitu poniżej zewnętrznych progów drzwiowych, aby zapobiec przedostawaniu się wody.
- Określ wymaganą wysokość wsporników: Odejmij grubość płyty porcelanowej (zazwyczaj 20 mm lub 3/4 cala) od FFE, aby znaleźć wymaganą wysokość głowicy wspornika. Wybierz wsporniki oferujące zakres regulacji obejmujący najniższe i najwyższe punkty.

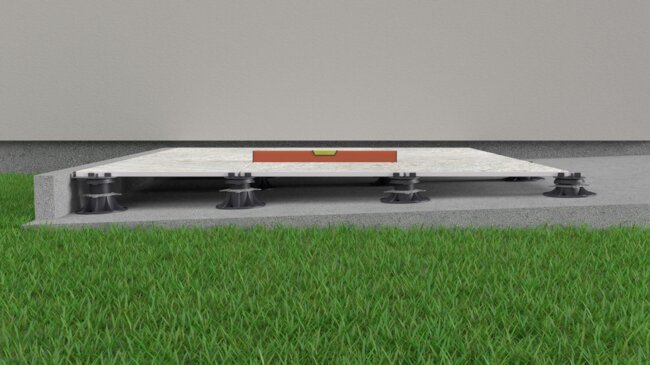

- Zmierz nachylenie podłoża: Użyj poziomicy z funkcją pomiaru nachylenia lub cyfrowego miernika kąta, aby obliczyć spadek. Jeśli podłoże ma nachylenie większe niż 1%, zainstaluj dyski kompensujące nachylenie u podstawy wspornika lub użyj samopoziomujących głowic wsporników, aby zapewnić idealnie płaską górną powierzchnię.
- Zaplanuj siatkę płyt: Zmierz całkowitą szerokość i długość przestrzeni. Wyśrodkuj wzór siatki tak, aby cięcia brzegowe przy przeciwległych ścianach miały równą szerokość i żadna płyta obwodowa nie była cięta węższa niż połowa jej pierwotnego rozmiaru.
Zobacz również: Zestaw klipsów maskownicy SPIRAL, STANDARD, MAX – szary
Krok 2: Przygotowanie wsporników i podparcia obwodowego

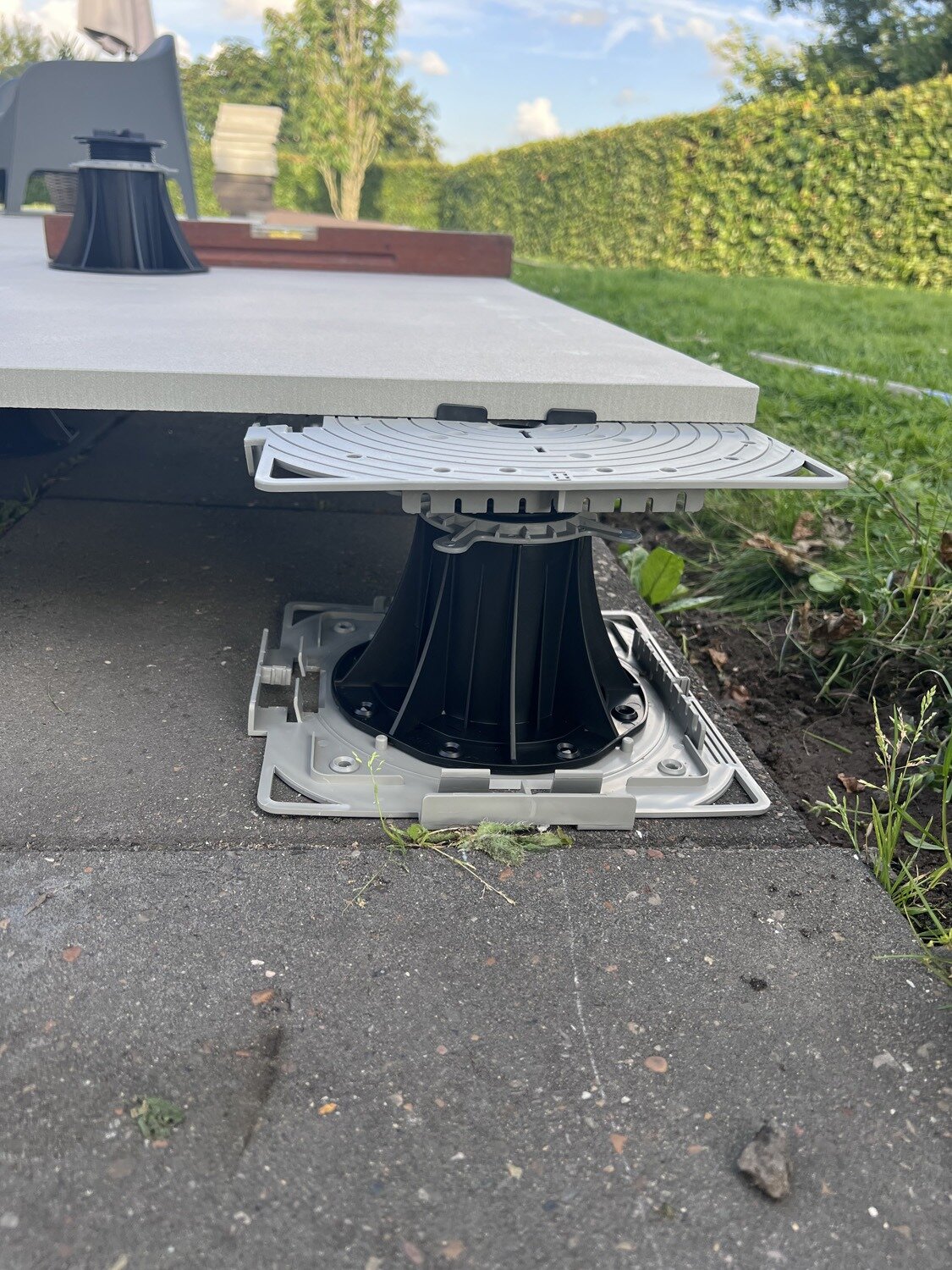

Głowice wsporników są wyposażone w zintegrowane wypustki dystansowe (zazwyczaj 2 mm, 3 mm lub 4 mm), które tworzą równomierne szczeliny między płytami. Aby umieścić wsporniki ciasno przy ścianach obwodowych lub narożnikach, należy zmodyfikować głowice i podstawy wsporników.
Modyfikacja wsporników dla krawędzi i narożników
- Wsporniki narożne: Odłam trzy z czterech wypustek dystansowych na głowicy wspornika za pomocą szczypiec. Przytnij okrągłą podstawę wzdłuż wstępnie zaznaczonej linii cięcia na spodzie, aby wspornik przylegał równo do dwóch stykających się ścian.
- Wsporniki obwodowe/krawędziowe: Odłam dwie sąsiadujące wypustki dystansowe, aby pozostawić płaską powierzchnię dla krawędzi płyty, zachowując jednocześnie dwie wypustki do oddzielenia sąsiednich płytek. Przytnij jeden bok okrągłej podstawy na płasko, aby wyrównać ze ścianą.
- Wsporniki środkowe: Pozostaw wszystkie cztery wypustki dystansowe nienaruszone.
WSKAZÓWKA EKSPERTA: Nie wyrzucaj odłamanych wypustek dystansowych. Trzymaj je w torbie z narzędziami; mogą być używane jako pionowe podkładki lub ręczne dystanse w pobliżu nieregularnych przejść przez ściany.
Krok 3: Wyznacz linię bazową i umieść wsporniki narożne
Rozpoczęcie od kwadratowej, poziomej linii bazowej zapewnia, że cały taras będzie wyrównany bez przesuwania się poza siatkę.
- Wyznacz linię kredową równolegle do głównej ściany lub fundamentu domu, z przesunięciem o dokładną szerokość jednej płyty plus 3/16-calowy odstęp obwodowy.
- Umieść pierwszy wspornik narożny w najwyższym punkcie obszaru montażu. Wyreguluj jego wysokość za pomocą gwintu śrubowego, aż górna część głowicy wspornika znajdzie się dokładnie o jedną grubość płyty poniżej docelowej wysokości wykończonej powierzchni.
- Umieść drugi wspornik wzdłuż obwodowej linii bazowej na drugim końcu rzędu.
- Rozciągnij napiętą linkę między dwoma wspornikami, aby utrzymać prostą linię i jednolitą wysokość dla wszystkich pośrednich wsporników.

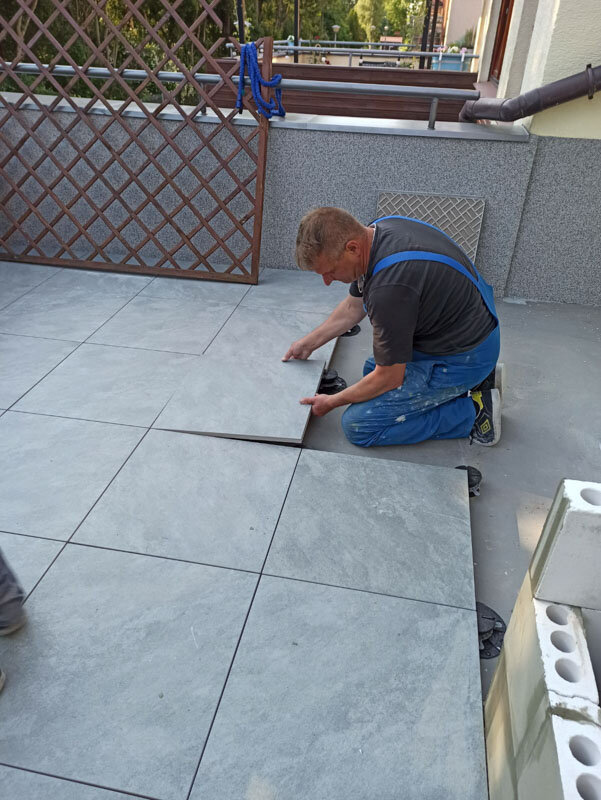

Krok 4: Ułóż pierwszy rząd płytek tarasowych z porcelany
Płytki tarasowe z porcelany są niezwykle gęste i ciężkie. Obchodź się z nimi ostrożnie, aby uniknąć wyszczerbienia narożników.
- Umieść pierwszą płytkę tarasową z porcelany na narożnym wsporniku, wyrównując narożniki płytki względem wypustek dystansowych.
- Umieść sąsiednie wsporniki pod pozostałymi narożnikami pierwszej płytki.
- Użyj poziomicy o długości 120 cm na powierzchni płytki w obu kierunkach (wzdłuż i wszerz).
- Obrót gwintowanej kolumny każdego wspornika podnosi lub opuszcza wysokość narożnika. Dostosuj precyzyjnie, aż płytka będzie idealnie wypoziomowana.

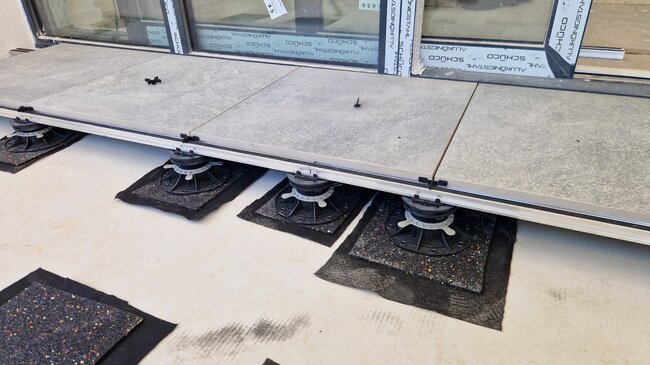

- Umieść podkładki gumowe antypoślizgowe o grubości 1 mm lub 2 mm na wierzchu każdej ćwiartki wspornika, gdzie płytka lekko się kołysze. Podkładki gumowe wygłuszają dźwięk uderzeń i kompensują drobne różnice w grubości płytek.
Zobacz również: Wspornik MAX 75-150 mm pod płyty z D3
OSTRZEŻENIE: Płytki tarasowe z porcelany muszą być podparte na wszystkich czterech narożnikach. W przypadku płytek dłuższych niż 60 cm (np. 30"x120" lub 60"x120") zainstaluj dodatkowy wspornik podparcia środkowego wzdłuż długich krawędzi lub bezpośrednio pod środkiem płytki, aby zapobiec uginaniu się środka pod dużym obciążeniem.
Krok 5: Rozbuduj siatkę i stale sprawdzaj wyrównanie
Gdy pierwszy rząd jest już ustabilizowany i wypoziomowany, rozbudowuj instalację na zewnątrz rząd po rzędzie.
- Wsuń wsporniki pośrednie: Gdy układasz każdą nową płytę, wsuń wspornik pod miejsce, gdzie stykają się cztery narożniki płytek. Cztery wypustki dystansowe naturalnie ustawią narożniki, zachowując proste szczeliny drenażowe 2–4 mm.
- Sprawdzaj prostoliniowość siatki co 3 rzędy: Rozciągnij sznurek wzdłuż linii otwartej szczeliny, aby zweryfikować, czy szczeliny nie przesuwają się. Nawet odchylenie 1/16 cala na dziesięć stóp spowoduje przesunięcie linii na dużym tarasie.
- Sprawdź poziom powierzchni: Stale przykładaj długą poziomicę wzdłuż wielu zamontowanych płyt. Nigdy nie zakładaj, że wypoziomowanie jednej płytki gwarantuje, że następna będzie pasować; reguluj tuleje wysokości wsporników w miarę postępów.
Krok 6: Cięcie i dopasowanie płyt krawędziowych
Ściany obwodowe i przeszkody, takie jak słupki czy rury odpływowe, wymagają dociętych płytek porcelanowych. Cięcie zewnętrznych płytek porcelanowych o grubości 20 mm wymaga odpowiednich narzędzi — standardowe ręczne przecinarki do płytek nie przetną strukturalnej porcelany o grubości 20 mm.
Jak ciąć płytki porcelanowe 20 mm, aby uzyskać czyste krawędzie
- Użyj piły z chłodzeniem wodnym: Użyj wysokomomentowej piły do płytek z chłodzeniem wodnym, wyposażonej w tarczę diamentową z ciągłą krawędzią, wyraźnie przeznaczoną do twardej porcelany.
- Zmierz i sprawdź dwukrotnie: Zmierz odległość od krawędzi przedostatniej płytki do ściany. Odejmij szerokość szczeliny dylatacyjnej obwodowej (zwykle od 3/16 cala do 1/4 cala), aby uwzględnić ruch budynku i drenaż przy ścianie.
- Zaznacz linię cięcia: Zaznacz linię cięcia na powierzchni płytki za pomocą kredki woskowej lub taśmy malarskiej, aby zapobiec drganiom tarczy wzdłuż krawędzi szkliwa.
- Tnij powoli: Powoli przesuwaj płytkę porcelanową przez piłę z chłodzeniem wodnym. Zbyt szybkie przepychanie płytki przez tarczę może spowodować naprężenia termiczne, skutkujące wyszczerbionymi krawędziami lub nierównymi pęknięciami.
- Wygładź krawędź: Delikatnie przeciągnij diamentową rękawicę do szlifowania lub diamentową tarczę polerską wzdłuż świeżo przeciętej krawędzi, aby usunąć mikrozadziory i ostre narożniki.
Krok 7: Ostateczne regulacje, blokowanie i zamknięcie obwodowe
Gdy wszystkie pełne i docięte płyty są ułożone, przeprowadź końcową kontrolę, aby zablokować instalację.
- Przejdź po powierzchni: Przejdź przez każdą sekcję tarasu. Nasłuchuj klikających dźwięków lub lekkiego ruchu pod stopami, co wskazuje na narożnik, który nie leży równo na podkładce wspornika.
- Podłóż podkładki pod luźne narożniki: Podnieś luźne narożniki za pomocą podnośnika próżniowego z podwójną przyssawką i włóż cienkie gumowe podkładki, aby wyeliminować wszelkie resztkowe kołysanie.
- Zablokuj kołnierze wsporników: Jeśli Twoje regulowane wsporniki mają pierścienie blokujące lub śruby dociskowe na gwintowanych trzpieniach, dokręć je, aby zapobiec zmianie wysokości wspornika w czasie z powodu wibracji lub cykli rozszerzalności.

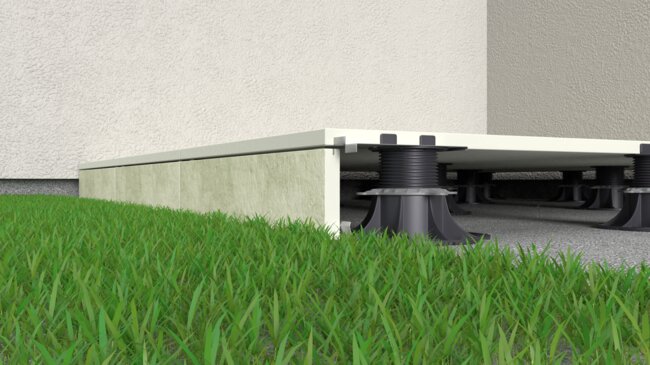

- Zamontuj klipsy krawędziowe lub pionowe stopnie: Jeśli Twój podniesiony taras ma odsłonięte, otwarte boki (nieograniczone ścianami), zamontuj pionowe klipsy obwodowe, aby przytrzymać pionowe docięte płyty porcelanowe. To ukrywa wsporniki i nadaje tarasowi solidny, wykończony wygląd kamiennej krawędzi.
##
Rozwiązywanie typowych błędów montażowych
Nawet przy starannym planowaniu systemy wsporników ze szczeliną otwartą mogą napotkać drobne wyzwania montażowe. Oto jak naprawić najczęstsze problemy:
1. Płyta tarasowa przekrzywia się po przekątnej
- Przyczyna: Niewielkie różnice grubości płyty powstałe w procesie produkcji lub nierówne osadzenie wspornika na podłożu.
- Rozwiązanie: Podnieś płytę za pomocą przyssawki. Dodaj podkładkę gumową 1 mm lub 2 mm do tego konkretnego kwadrantu głowicy wspornika, który jest niżej.
2. Wsporniki przechylają się lub przekrzywiają
- Przyczyna: Powierzchnia podłoża ma agresywny spadek, powodując, że kolumna wspornika przechyla się zamiast stać pionowo.
- Rozwiązanie: Zamontuj dysk korektora nachylenia u podstawy wspornika przed ustawieniem kolumny. Korektory nachylenia podstawy regulują spadek od 0% do 5%, zapewniając, że centralna kolumna stoi pionowo pod kątem 90 stopni.
3. Otwarte spoiny przesuwają się lub są krzywe
- Przyczyna: Zbyt mocne dociskanie płyt do wypustek dystansowych, ich wyginanie lub brak docięcia wsporników równo przy ścianach krawędziowych.
- Rozwiązanie: Przeciągnij sznurek wzdłuż całego rzędu. Użyj małego łomu, aby delikatnie przesunąć całe linie płytek z powrotem w prawidłowe położenie. Upewnij się, że wypustki dystansowe przylegają mocno do krawędzi wszystkich czterech stykających się płytek.
4. Płyty krawędziowe wysuwają się na zewnątrz
- Przyczyna: Brak obwodowego ograniczenia lub dynamiczny ruch pieszy wypychający płyty obwodowe z dala od siatki.
- Rozwiązanie: Upewnij się, że płyty krawędziowe są ograniczone przez solidną ścianę, dynamiczne przekładki obwodowe lub ciężkie stalowe nierdzewne klipsy krawędziowe przykręcone do systemu wsporników.
Konserwacja i pielęgnacja długoterminowa
Jednym z głównych powodów, dla których wykonawcy i właściciele domów preferują płyty porcelanowe na wspornikach, są ich wyjątkowo niskie wymagania konserwacyjne. Porcelana wchłania mniej niż 0,5% wody, co czyni ją nieporowatą i odporną na plamy, pleśń oraz uszkodzenia związane z cyklami zamarzania i rozmrażania.
Rutynowe Czyszczenie
- Zamiatanie: Regularnie zamiataj liście, ziemię i organiczne zanieczyszczenia gromadzące się na powierzchni. Zanieczyszczenia, które wpadną do otwartych spoin, mogą z czasem spowolnić odprowadzanie wody.
- Mycie Ciśnieniowe: Czyść powierzchnię dwa razy w roku za pomocą standardowej myjki ciśnieniowej (do 2 000 PSI) z szeroką dyszą wachlarzową. Trzymaj dyszę natryskową w odległości co najmniej 12 cali od powierzchni.
- Usuwanie Plam: Ponieważ porcelana jest nieporowata, olej, tłuszcz, wino i krople z grilla pozostają na powierzchni. Zmyj je gorącą wodą i łagodnym domowym odtłuszczaczem lub neutralnym pH środkiem do czyszczenia płytek.

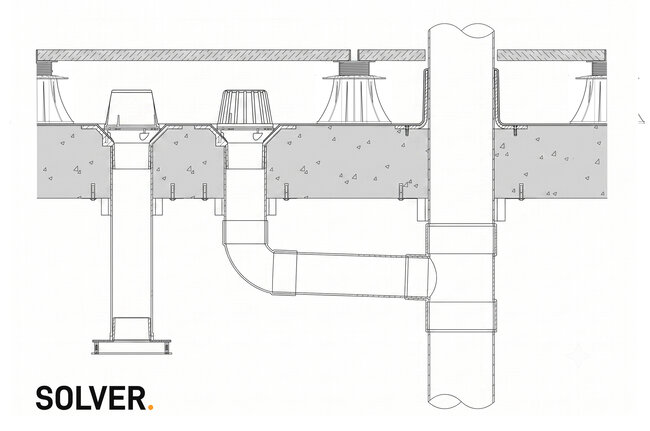

Kontrola odwodnienia pod tarasem
Raz lub dwa razy w roku użyj przyssawki próżniowej do płytek, aby podnieść jedną lub dwie płyty w pobliżu wpustów podłogowych lub miejsc gromadzenia się zanieczyszczeń. Sprawdź podłoże pod wspornikami, aby usunąć nagromadzony muł lub liście, zapewniając swobodny przepływ wody do wpustów podłogowych lub odpływów rynnowych.
Zimowa pielęgnacja i odladzanie
Płyty porcelanowe z łatwością znoszą zimowe cykle zamarzania i rozmarzania bez pękania. Podczas usuwania śniegu lub lodu:
- Używaj łopat do śniegu z plastikowym ostrzem zamiast łopat z metalową krawędzią, aby zapobiec zarysowaniu powierzchni płytek.
- Stosuj standardowe środki odladzające na bazie chlorku wapnia lub soli drogowej; nieporowata porcelana nie ulegnie degradacji ani wżerom pod wpływem chemicznych środków do topienia lodu.
Postępując zgodnie z tym procesem instalacji — przygotowując stabilne podłoże, utrzymując precyzyjną linię bazową, poziomując każdy narożnik płyty i zabezpieczając obwody — tworzysz płaską, piękną przestrzeń zewnętrzną zbudowaną tak, aby wytrzymać intensywny ruch pieszy i trudne warunki atmosferyczne przez dziesięciolecia.
Który konkretny aspekt swojego układu obecnie planujesz, na przykład obliczanie wysokości wsporników, obróbkę skomplikowanych cięć obwodowych lub dobór korektorów nachylenia?
