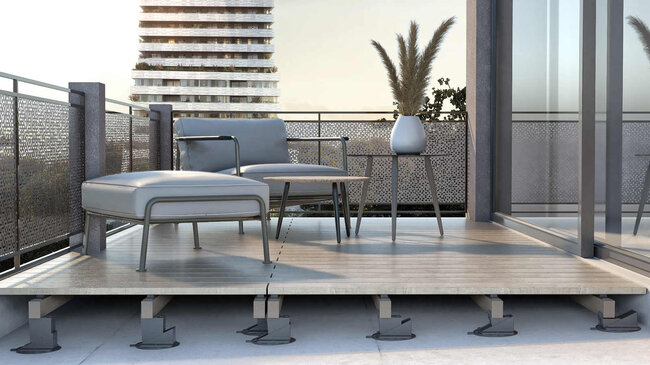

Ten spadek jest świetny do zarządzania wodą, ale stwarza natychmiastowy problem, gdy próbujesz zbudować poziomy taras z płyt, drewniany pomost lub platformę techniczną na jego szczycie.
Jeśli ustawisz regulowane wsporniki bezpośrednio na pochyłej powierzchni, wierzchołki wsporników przechylą się pod tym samym kątem co dach. Połóż płytę tarasową na dwóch przechylonych głowicach, a otrzymasz lipage, kołyszące się płyty i obciążenie punktowe na podstawach wsporników.
Oto jak korektory nachylenia rozwiązują ten problem geometryczny i co musisz wiedzieć podczas ich montażu na budowie.
Co tak naprawdę dzieje się bez korekcji nachylenia?
Gdy wspornik stoi na pochyłości, jego centralna śruba gwintowana podtrzymuje obciążenie pod kątem, a nie wyłącznie pionowo. Wprowadza to trzy odrębne problemy na budowie:
- Nierówny kontakt z powierzchnią: Płyty tarasowe nie przylegają płasko do głowicy wspornika. Opierają się na pojedynczej ostrej krawędzi lub narożniku.
- Obciążenie punktowe na membranie: Zamiast równomiernie rozkładać ciężar na całej okrągłej podstawie, wspornik wbija się w membranę hydroizolacyjną na jednej krawędzi. Z czasem cykle termiczne i intensywny ruch pieszy mogą spowodować, że ta krawędź przebije płyty ochronne.
- Naprężenia boczne na gwintach: Wsporniki są zaprojektowane na maksymalną wytrzymałość na ściskanie wzdłuż osi pionowej. Obciążenia boczne zmniejszają ich nośność konstrukcyjną i powodują, że pierścienie regulacyjne stają się zablokowane lub niemożliwe do obrócenia pod obciążeniem.
Jak korektory nachylenia rozwiązują problem matematyczny
Korektory nachylenia działają na jeden z dwóch sposobów w zależności od konstrukcji systemu: u podstawy lub na głowicy.

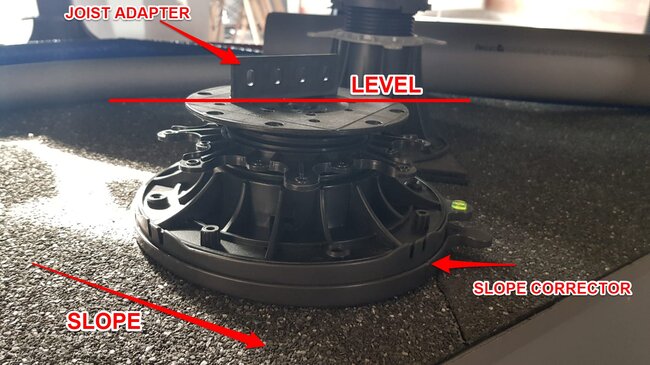

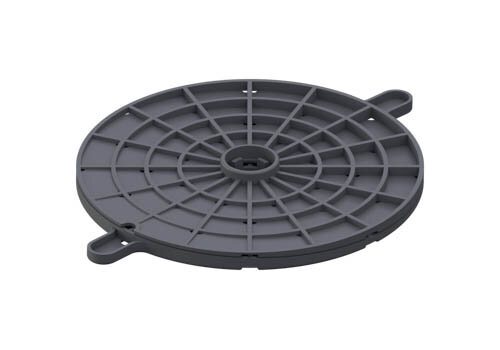

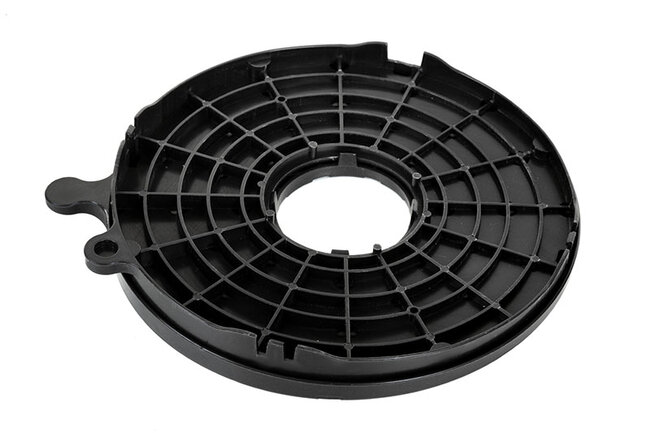

- Korektory montowane u podstawy: Montuje się je pod stopą wspornika. Obraca się pierścień korektora, aż zniweluje spadek połaci dachowej, tworząc płaską, pionową powierzchnię, na której może osadzić się korpus wspornika. Dzięki temu cała kolumna środkowa pozostaje całkowicie pionowa.

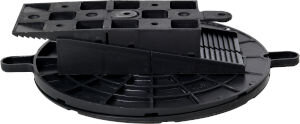

- Korektory montowane na głowicy: Montuje się je na szczycie śruby gwintowanej lub płytki górnej. Podstawa leży płasko na pochyłym dachu, podczas gdy płytka górna obraca się lub zatrzaskuje na miejscu, tworząc poziomą powierzchnię podparcia dla płyty tarasowej lub legara.

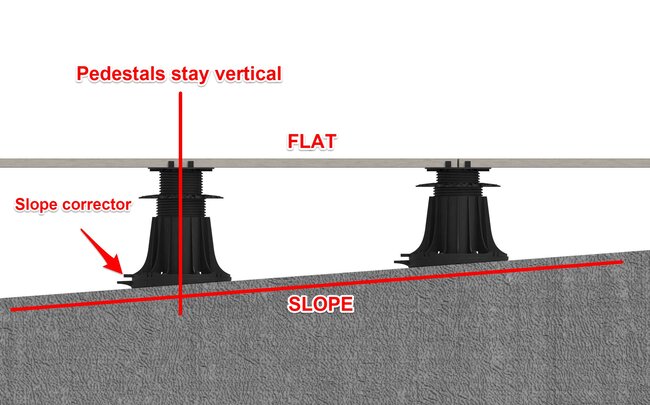

Rozkład warstwa po warstwie
- Poziom powierzchni tarasu / płyta: Górna pozioma linia reprezentuje końcową płytę lub płaszczyznę desek tarasowych, która pozostaje całkowicie pozioma niezależnie od nachylenia dachu poniżej.
- Głowica wspornika: Element bezpośrednio podtrzymujący płytę. Dzięki korektorowi nachylenia poniżej, ta głowica jest idealnie płaska i równoległa do powierzchni tarasu.
- Pionowa kolumna wspornika: Gwintowany korpus centralny wspornika (`||`). Ponieważ podstawa absorbuje nachylenie, wektor obciążenia przebiega prosto w dół przez oś ściskania, nie powodując obciążenia bocznego ani naprężeń zginających.
- Korektor nachylenia podstawy: Klin lub obrotowy pierścień znajdujący się u dołu wspornika. Absorbuje od 0% do 5% nachylenia dachu, przeciwdziałając spadkowi, zanim dotrze on do korpusu głównego.
- Nachylony dach / membrana: Ukośna dolna linia (`/`). To konstrukcyjna warstwa dachu, nachylona w kierunku odprowadzania wody do wpustów, pokryta membranami wodoodpornymi lub płytami izolacyjnymi.
Jako producenci generalnie preferujemy korekcję montowaną u podstawy przy stromych nachyleniach lub dużych obciążeniach. Utrzymanie centralnej śruby w idealnie pionowej pozycji zapewnia proste i przejrzyste ścieżki przenoszenia obciążeń.
Wskazówki montażowe z hali produkcyjnej
Ustawianie wsporników z korektorami nachylenia nie zajmuje dużo dodatkowego czasu, ale pójście na skróty będzie widoczne w finalnym wykończeniu. Weź pod uwagę te praktyki podczas rozplanowania:
1. Ustaw odpowiedni kąt nachylenia z wyprzedzeniem

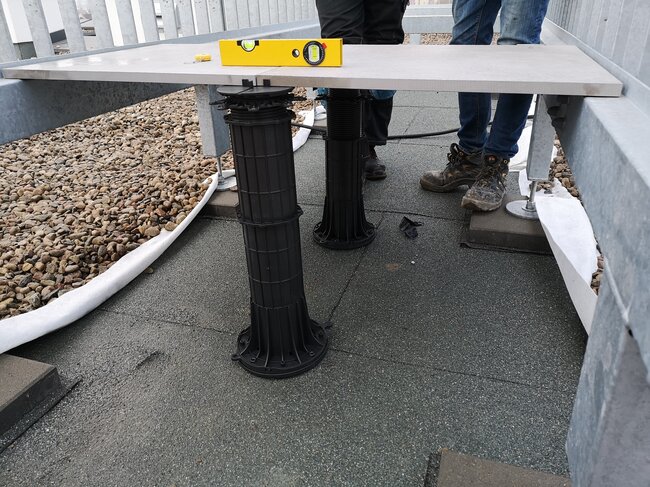

Nie zgaduj spadku na oko. Użyj poziomicy cyfrowej lub miernika nachylenia bezpośrednio na membranie w miejscu, gdzie będą osadzone wsporniki. Spadki dachu często się zmieniają na pojedynczym przęśle, szczególnie w pobliżu wpustów i koszy.
2. Zablokuj ustawienie korektora nachylenia przed regulacją wysokości
Jeśli Twoje wsporniki mają obrotowy korektor nachylenia w podstawie, najpierw ustaw kompensację spadku, a następnie podnieś wspornik do docelowej wysokości. Próba regulacji nachylenia, gdy wspornik jest już podniesiony na pełną wysokość, znacznie utrudnia precyzyjne ustawienie równych linii.
3. Zachowaj spójną orientację
Upewnij się, że strzałka wskazująca najwyższy punkt na korektorze nachylenia jest skierowana bezpośrednio w górę spadku dachu. Jeśli korektor zostanie obrócony choćby o 15 stopni od osi, wprowadzisz złożony kąt, który sprawi, że poziomowanie płyt tarasowych stanie się koszmarem.
4. Sprawdź warunki brzegowe na wczesnym etapie
W pobliżu attyk, obróbek blacharskich lub ścian obwodowych może być konieczne przycięcie płyt podstawy wsporników, aby dosunąć je równo do ściany. Upewnij się, że korektory nachylenia są przystosowane do przyciętych podstaw, lub rozplanuj siatkę obwodową tak, aby przycięta krawędź nadal opierała się płasko.
Długoterminowy wpływ na wydajność dachu
System wsparcia tarasu powinien przetrwać dłużej niż wykończenia powierzchniowe na nim ułożone. Stosowanie zintegrowanych korektorów nachylenia chroni szerszy zespół dachowy na kilka kluczowych sposobów:
- Chroni hydroizolację: Równomierny rozkład ciężaru zapobiega wbijaniu się krawędzi wsporników przez ciężkie płyty w membrany EPDM, TPO lub modyfikowanego bitumu.
- Eliminuje ruch płyt: Gdy płyty leżą płasko na całej głowicy wspornika, nie przesuwają się, nie klikają ani nie kołyszą pod ruchem pieszym.
- Zmniejsza liczbę wezwań serwisowych: Prawidłowo wyrównane wsporniki pozostają zablokowane na miejscu. Nie będziesz musiał wysyłać ekipy ponownie sześć miesięcy później, aby wyrównać osiadłe narożniki lub wymienić wyszczerbione płyty spowodowane punktowym obciążeniem.
Wypoziomowanie tarasu nie polega na walce z nachyleniem pod spodem—chodzi o skompensowanie go u podstawy, aby obciążenia konstrukcyjne naciskały prosto w dół, tam gdzie powinny.
