Rozmieszczenie wsporników decyduje o tym, jak dobrze wykończona powierzchnia znosi ruch pieszy, meble, warunki atmosferyczne i codzienne użytkowanie. Rozstaw wsporniki zbyt daleko od siebie, a płytki mogą się uginać lub kołysać. Umieść je w niewłaściwym miejscu, a narożniki płytek mogą nie mieć pełnego podparcia. Ustaw niewłaściwą regulację wysokości, a możesz skończyć z nierównymi spoinami lub powierzchnią, która nie odprowadza prawidłowo wody.
Dla standardowej płytki 24×24 cale punkt wyjścia jest prosty: jeden wspornik w każdym narożniku, z siatką wsporników dopasowaną do spoin płytek. Jednak dokładny rozstaw nadal zależy od konstrukcji płytki, grubości, systemu wsporników, wysokości wykończenia i wymagań dotyczących obciążenia.
Oto jak podchodzimy do tego z punktu widzenia producenta wsporników.
Zacznij od rozmiaru płytki
Większość zewnętrznych płytek porcelanowych lub ceramicznych o wymiarach 24×24 cale jest w rzeczywistości produkowana w rozmiarze około 600×600 mm. Niektóre produkty są nieco mniejsze, więc zawsze używaj rzeczywistych wymiarów podanych przez producenta podczas rozplanowywania siatki.
Dla płytki 600×600 mm podstawowy układ wsporników wygląda następująco:
- Jeden wspornik pod każdym narożnikiem płytki
- Sąsiednie płytki dzielą ten sam wspornik narożny
- Środki wsporników generalnie podążają za spoinami płytek
- Wynikowa siatka ma odstępy około 600 mm, w zależności od rzeczywistej płytki i szerokości spoiny

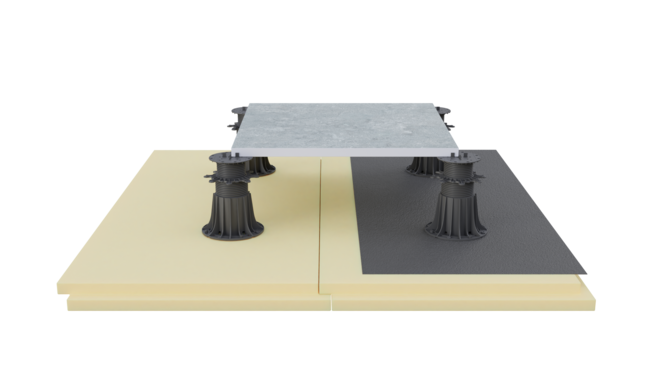

Daje to każdej płytce podparcie w czterech punktach.
Niektóre systemy wsporników określają siatkę roboczą bliższą 500–600 mm, więc nie zakładaj, że każdy produkt wspornikowy może używać tych samych odstępów. Sprawdź tabele odstępów i obciążeń producenta wsporników dla konkretnego systemu.
Prosty przykład

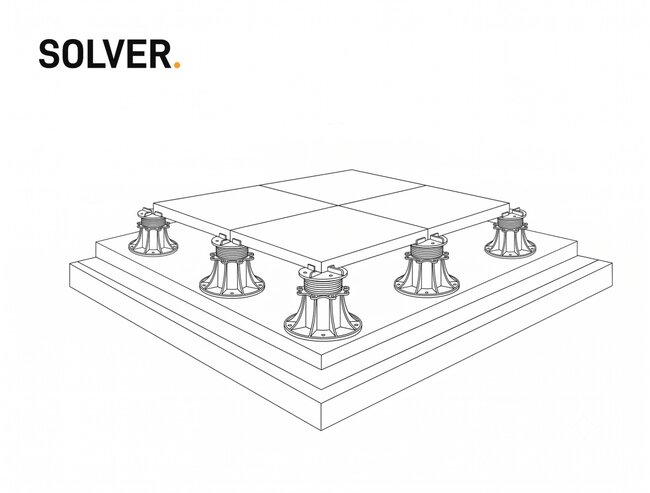

Jeśli instalujesz cztery płytki 24×24 cale w kwadracie:
Środkowy wspornik podtrzymuje narożniki wszystkich czterech płytek. Zewnętrzne wsporniki podtrzymują narożniki wzdłuż obwodu.
Taki układ współdzielonego podparcia jest jedną z głównych zalet systemu wsporników. Nie potrzebujesz czterech całkowicie oddzielnych podpór dla każdej płytki.
Dlaczego rozstaw wsporników ma znaczenie
Wspornik podtrzymuje określony punkt płytki. Sama płytka przenosi obciążenie na odległości między tymi punktami podparcia.
Jeśli odległość jest większa niż zatwierdzona przez producenta płytki rozpiętość, płytka może ulegać nadmiernemu ugięciu.
Może to prowadzić do:
- Kołysania się lub ruchu pod stopami
- Pęknięcia lub uszkodzenia płytek
- Nierównych narożników płytek
- Nadmiernego naprężenia na krawędziach płytek
- Niestabilnych mebli
- Złego wyrównania spoin
Problem staje się ważniejszy w przypadku wielkoformatowej porcelany, ponieważ płyta o grubości 20 mm może wyglądać na bardzo wytrzymałą, ale nadal ma określone wymagania dotyczące podparcia. Na przykład niektóre płyty porcelanowe 600×600 mm mają grubość około 20 mm.
Zarówno producent płytki, jak i producent wsporników powinni brać udział w ustalaniu rozstawu.
Wspornik może mieć wysoki współczynnik nośności na ściskanie, ale nie oznacza to automatycznie, że można zwiększyć odległość między podporami. Sama płytka ma również maksymalną dopuszczalną rozpiętość i warunki obciążenia.
Podstawowa zasada rozmieszczenia wsporników 24×24
W przypadku typowej instalacji płyty tarasowej z porcelany 24×24 cale, użyj tego jako punktu wyjścia do rozmieszczenia:
Jeden regulowany wspornik w każdym narożniku płytki.
Dla płytek 600×600 mm tworzy to regularną siatkę z odstępem około 600 mm między środkami wsporników.
Niektóre systemy stosują nieco gęstszą siatkę, na przykład 500–600 mm, w zależności od głowicy wspornika, specyfikacji płytek i zastosowania.
Na przykład, jeśli projekt przewiduje większe obciążenia, może być wymagane gęstsze rozmieszczenie podpór. Kamień naturalny, grubsze płyty betonowe, zastosowania komercyjne, instalacje na dachach oraz obszary o nietypowym obciążeniu powinny być sprawdzone na podstawie danych inżynieryjnych producenta, a nie w oparciu o standardową zasadę rozstawu.
Użyj głowicy wspornika do ustawienia szczeliny

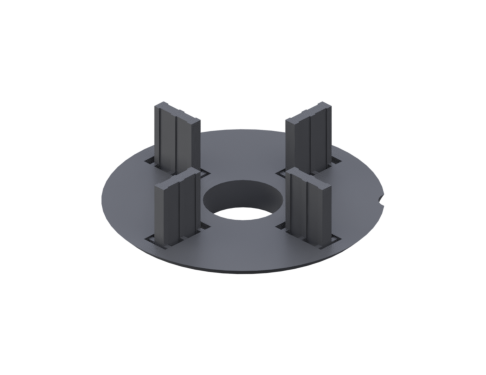

Głowica wspornika robi więcej niż tylko podtrzymuje płytkę.
Wiele systemów regulowanych wsporników wykorzystuje wypustki dystansowe lub zintegrowane dystanse do ustalenia spójnej szczeliny między płytkami. Typowe szerokości szczelin to 2 mm, 3 mm, 4 mm i 5 mm, w zależności od systemu.
Jest to znacznie łatwiejsze niż próba ręcznego zmierzenia każdej szczeliny.
W przypadku typowej instalacji:
- Wybierz odpowiednią głowicę wspornika i szerokość dystansu.
- Rozmieść wsporniki na zaplanowanej siatce.
- Wyreguluj każdy wspornik do wymaganej wysokości.

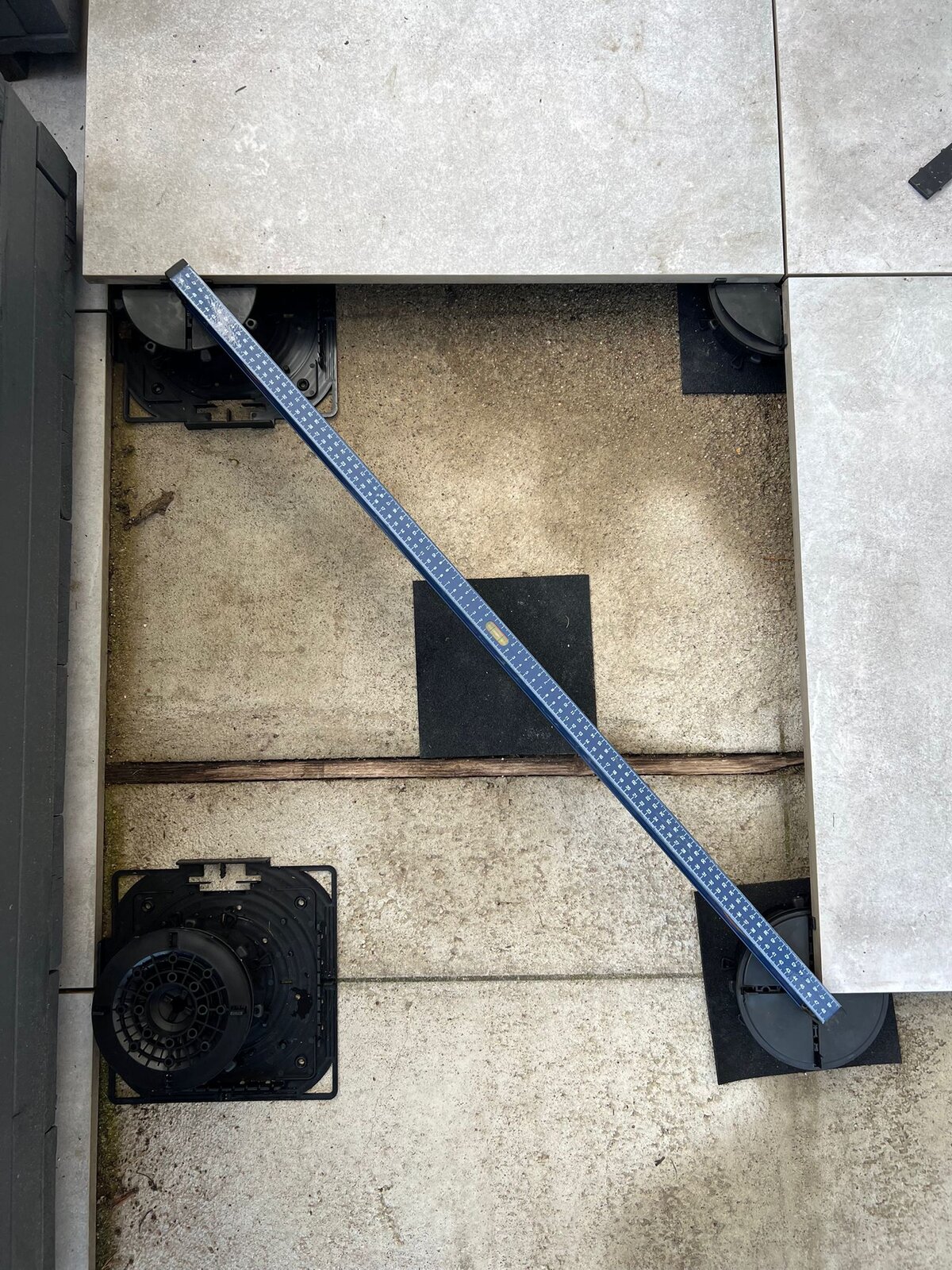

- Sprawdź całą siatkę za pomocą lasera lub długiej poziomicy.
- Umieść płytki przy wypustkach dystansowych.
- Sprawdź, czy każda płytka w pełni spoczywa na swoich podporach.
Wypustki dystansowe pomagają również utrzymać wspornik wyśrodkowany pod przecięciem płytek.
Regulowana wysokość ułatwia radzenie sobie z nierównym podłożem
Płyty zewnętrzne rzadko są idealne.
Możesz mieć istniejący betonowy taras z zagłębieniami, membranę dachową ze spadkiem drenażowym lub płytę, która zmienia wysokość na całej powierzchni montażu.
I tu właśnie przydają się wsporniki regulowane.
Zamiast próbować idealnie wyrównać podłoże, regulujesz wysokość wspornika, aby uzyskać docelową płaszczyznę.
W zależności od konstrukcji wspornika regulacja może odbywać się poprzez:
- Gwintowaną regulację wysokości
- Pierścienie blokujące
- Elementy przedłużające
- Głowice samopoziomujące
- Podstawy do korekcji nachylenia lub podkładki
Niektóre systemy są zaprojektowane do kompensowania spadków podłoża przy zachowaniu poziomej powierzchni płytek. Inne są przeznaczone do podążania za zaprojektowanym spadkiem drenażowym. Dostępny zakres regulacji i możliwość korekcji nachylenia są specyficzne dla danego produktu, więc korzystaj z instrukcji montażu producenta, zamiast zakładać, że każdy wspornik działa tak samo.
Nie ignoruj nośności
To jeden z najczęstszych błędów w instalacjach na wspornikach.
Nośność wspornika to nie jedyna liczba, która ma znaczenie. Rozstaw, wysokość wspornika, grubość płytki, wytrzymałość płytki i przewidywane obciążenie działają razem.
Na przykład wspornik o określonej nośności na ściskanie nie oznacza, że płytka może bezpiecznie przęsłować dowolną odległość między podporami.
Wraz ze wzrostem wysokości wspornika wymagania również mogą się zmieniać. Niektóre przebadane systemy wsporników publikują różne dopuszczalne obciążenia w zależności od wysokości i modelu.
Przed instalacją sprawdź:
- Model i serię wspornika
- Minimalną i maksymalną wysokość regulacji
- Dopuszczalne obciążenie przy rzeczywistej wysokości montażu
- Zalecany rozstaw wsporników
- Grubość płytki i wymagania producenta dotyczące podparcia
- Wymagane akcesoria bezpieczeństwa lub podporowe
- Wymagania dotyczące usztywnienia bocznego dla wyższych instalacji
W zastosowaniach komercyjnych, na dachach lub w miejscach o dużym natężeniu ruchu korzystaj z dokumentacji inżynierskiej producenta i wymagań projektu, zamiast opierać się na ogólnej zasadzie.
Kroki montażu płytek 24×24
Po ustaleniu rozstawu sam montaż jest dość prosty.
1. Sprawdź podłoże
Upewnij się, że płyta, dach, warstwa hydroizolacyjna lub inna powierzchnia nośna nadaje się do systemu wsporników.
Usuń luźne zanieczyszczenia i określ istniejący kierunek odpływu wody.
Jeśli pracujesz na membranie hydroizolacyjnej, zastosuj metodę ochrony określoną przez producentów membrany i wsporników. Mogą być wymagane gumowe podkładki ochronne lub kompatybilne warstwy ochronne.
2. Wyznacz linię odniesienia
Zacznij od stałej krawędzi lub punktu odniesienia.
Wyznacz linie kredą lub użyj lasera, aby ustalić siatkę płytek. Celem jest zapewnienie, że środki wsporników pokrywają się ze spoinami płytek.
Nie zaczynaj losowo na środku obszaru i nie próbuj dopasowywać obwodu dopiero później.
3. Ustaw wsporniki

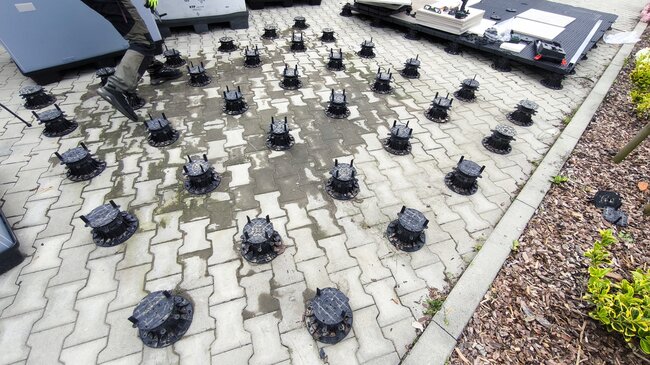

Umieść wsporniki regulowane na przecięciach siatki.
W przypadku płytek 24×24 standardowy układ to jedna podstawa w każdym narożniku.
Na obwodzie może być konieczne zmodyfikowanie lub usunięcie wypustek dystansowych, aby płytka mogła prawidłowo zakończyć się przy ścianie lub krawędzi ograniczającej. Niektóre systemy oferują specjalne klipsy obwodowe do tego celu.
4. Ustaw wysokość
Reguluj wsporniki, aż ich górne powierzchnie utworzą wymaganą płaszczyznę wykończeniową.
Poziomica laserowa znacznie to przyspiesza przy większych projektach.
Nie polegaj na jednej płytce przy ustalaniu wysokości całej instalacji. Najpierw ustaw siatkę wsporników, a następnie dostrajaj je w miarę pracy na całej powierzchni.
5. Zamontuj płytki

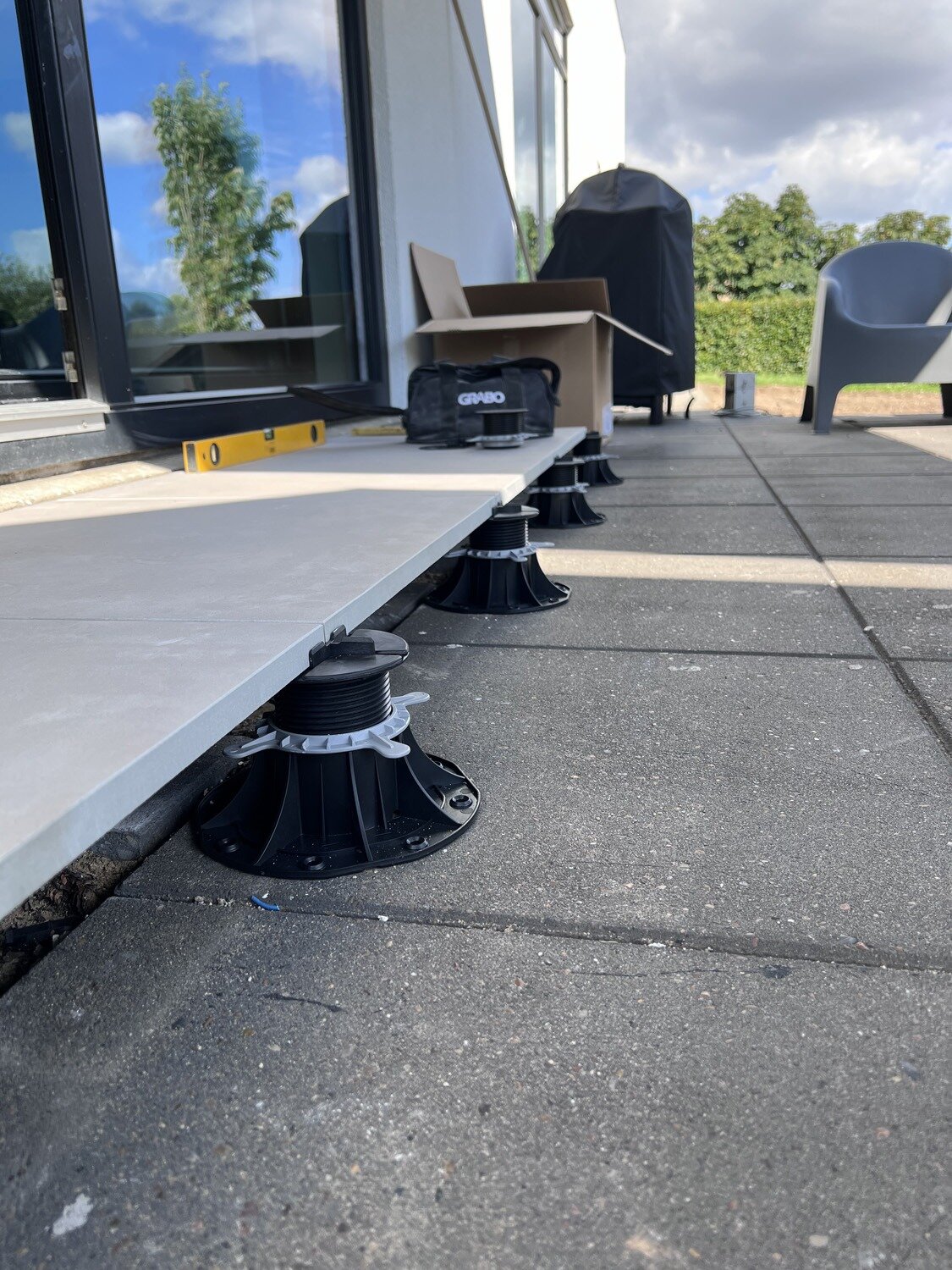

Ostrożnie opuść każdą płytkę 24×24 na głowice wsporników.
Upewnij się, że wszystkie cztery narożniki są prawidłowo podparte.
Nie zmuszaj płytki do osadzenia, jeśli jeden narożnik jest uniesiony. Podnieś płytkę, wyreguluj wspornik i zamontuj ją ponownie.
6. Sprawdź, czy nie ma ruchu
Przejdź się po gotowej powierzchni i sprawdź, czy płytki się nie kołyszą.
Płytka, która się porusza, zwykle oznacza, że coś pod nią wymaga poprawy. Sprawdź położenie wspornika, wysokość, osadzenie głowicy, rozmieszczenie przekładek i podparcie płytki, zanim przejdziesz dalej.
Ile wsporników potrzebujesz?
Dla standardowego układu 600×600 mm możesz oszacować około 2,8 do 3 wsporników na metr kwadratowy, ponieważ sąsiednie płyty dzielą wsporniki narożne.
Ale używaj tego tylko do wstępnego planowania materiałów.
Rzeczywista ilość może się zwiększyć z powodu:
- Warunków obwodowych
- Nieregularnych obszarów
- Docięć wokół odpływów lub słupów
- Różnych układów płytek
- Wymaganego przez producenta mniejszego rozstawu
- Dodatkowych wsporników wymaganych przez specyfikację płytek
- Systemów ograniczających krawędzie
Do ostatecznego zestawienia materiałów rozłóż rzeczywistą siatkę, zamiast mnożyć powierzchnię podłogi przez ogólną liczbę.
Wykres rozstawu producenta powinien mieć pierwszeństwo
Nie istnieje uniwersalny rozstaw wsporników, który sprawdzi się dla każdej płytki 24×24.
To jest ważne.
Dwa systemy wsporników mogą wyglądać niemal identycznie, ale mieć różne konstrukcje głowic, nośności, zakresy wysokości, materiały i przetestowane konfiguracje. Podobnie dwie płytki 24×24 mogą mieć różne grubości i właściwości strukturalne.
Prawidłowa instalacja rozpoczyna się zatem od trzech zestawów informacji:
- Wymagania dotyczące podparcia producenta płytki
- Tabele rozstawu i obciążenia producenta wsporników
- Warunki obciążenia i podłoża specyficzne dla projektu
Gdy te trzy elementy są zgodne, masz solidną podstawę dla swojego układu.
Najważniejsze wnioski
W przypadku większości standardowych zewnętrznych płytek porcelanowych 24×24 cale, zacznij od rozplanowania wspornika w każdym narożniku płytki i wyrównania podpór ze spoinami między płytkami. W przypadku płytek 600×600 mm zwykle tworzy to siatkę o rozstawie około 600 mm, przy czym niektóre systemy wymagają gęstszego rozstawu w zakresie 500–600 mm.
Następnie sprawdź rzeczywistą płytkę, serię wsporników, wysokość, nośność i wymagania montażowe, zanim zatwierdzisz układ.
To jest podejście, które rekomendujemy jako producent wsporników: projektuj siatkę w oparciu o cały system, a nie tylko rozmiar płytki. Dobrze wykonany montaż wsporników powinien zapewnić spójne spoiny, stabilne podparcie, prawidłowe odwodnienie i wykończoną powierzchnię, która pozostaje równa długo po ułożeniu ostatniej płytki.
