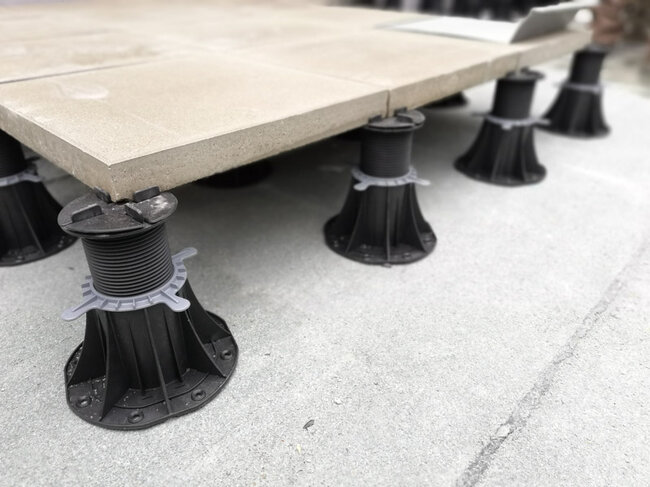

Pod tymi masywnymi, idealnie równymi betonowymi płytami znajduje się pustka, sieć kanałów drenażowych oraz szereg ciężkich plastikowych podnośników śrubowych podtrzymujących całość.
Systemy podniesionych płyt stały się standardem dla komercyjnych dachów, placów i wejść. Wyglądają czysto, natychmiast pochłaniają spływającą wodę deszczową i dają zespołom obsługi łatwy dostęp do membrany hydroizolacyjnej pod spodem. Ale jeśli kiedykolwiek próbowałeś ustawić 150-funtową płytę z betonu prefabrykowanego na kawałku polipropylenu o wysokiej gęstości, wiesz, że może to wydawać się nieco nieintuicyjne. Beton nie wybacza błędów. Jeśli twoja podstawa przesunie się choćby o jedną ósmą cala, twój plac szybko zyska niebezpieczną krawędź.
Jako producent wsporników projektujemy nasze regulowane systemy do dużych obciążeń specjalnie po to, aby wytrzymywać te ekstremalne ciężary bez uginania się i osiadania w czasie. Uzyskanie idealnie płaskiej powierzchni z ciężkich materiałów i plastikowych podpór wymaga dobrego planowania i solidnego zrozumienia, jak te systemy zachowują się na budowie.
Oto jak zrobić to dobrze.
Prawdziwe wyzwanie z ciężkim betonem
Płytki drewniane i cienkie płyty porcelanowe są wyrozumiałe. Ciężkie strukturalne płyty betonowe nie są.

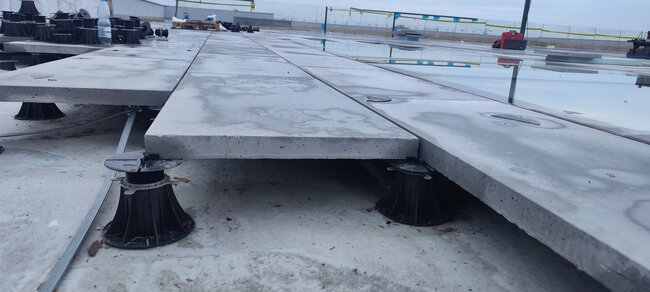

Typowa architektoniczna płyta betonowa o wymiarach 24x24 cale waży od 50 do 90 funtów. Przechodząc do płyty 24x36 cali lub niestandardowej płyty o grubości 3 cali, z łatwością zmagasz się ze 120 do 180 funtów na jednostkę.
Kiedy zrzucasz tak duży ciężar na podwyższony system obciążenia punktowego, dzieją się trzy rzeczy:
- Kompresja podłoża: Izolacja dachu lub membrana pod wspornikiem chce się zmiażdżyć pod skoncentrowanym ciężarem.
- Ugięcie wspornika: Plastik niskiej jakości ugina się pod obciążeniami statycznymi, powodując subtelne zapadnięcia w całym placu.
- Dryf boczny: Bez odpowiedniego ograniczenia krawędzi, całe pole płyt powoli przesuwa się na zewnątrz, gdy ludzie po nim chodzą.
Aby zbudować plac, który przetrwa duży ruch pieszy, wózki konserwacyjne i zimowe cykle zamarzania-rozmrażania, musisz zarządzać tymi trzema siłami od pierwszego dnia.
Krok 1: Przygotowanie podłoża i rozplanowanie

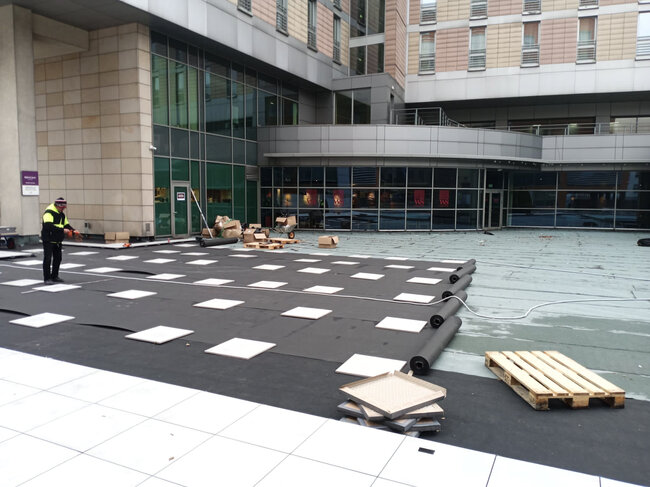

Zanim dotkniesz choćby jednego wspornika, sprawdź taras. Twoja membrana hydroizolacyjna lub sztywna izolacja musi być przystosowana do wysokich obciążeń punktowych. Jeśli ustawiasz wsporniki bezpośrednio na miękkiej izolacji, będziesz potrzebować płyt rozkładających obciążenie pod każdą podstawą wspornika, aby rozłożyć ciężar i zapobiec osiadaniu.

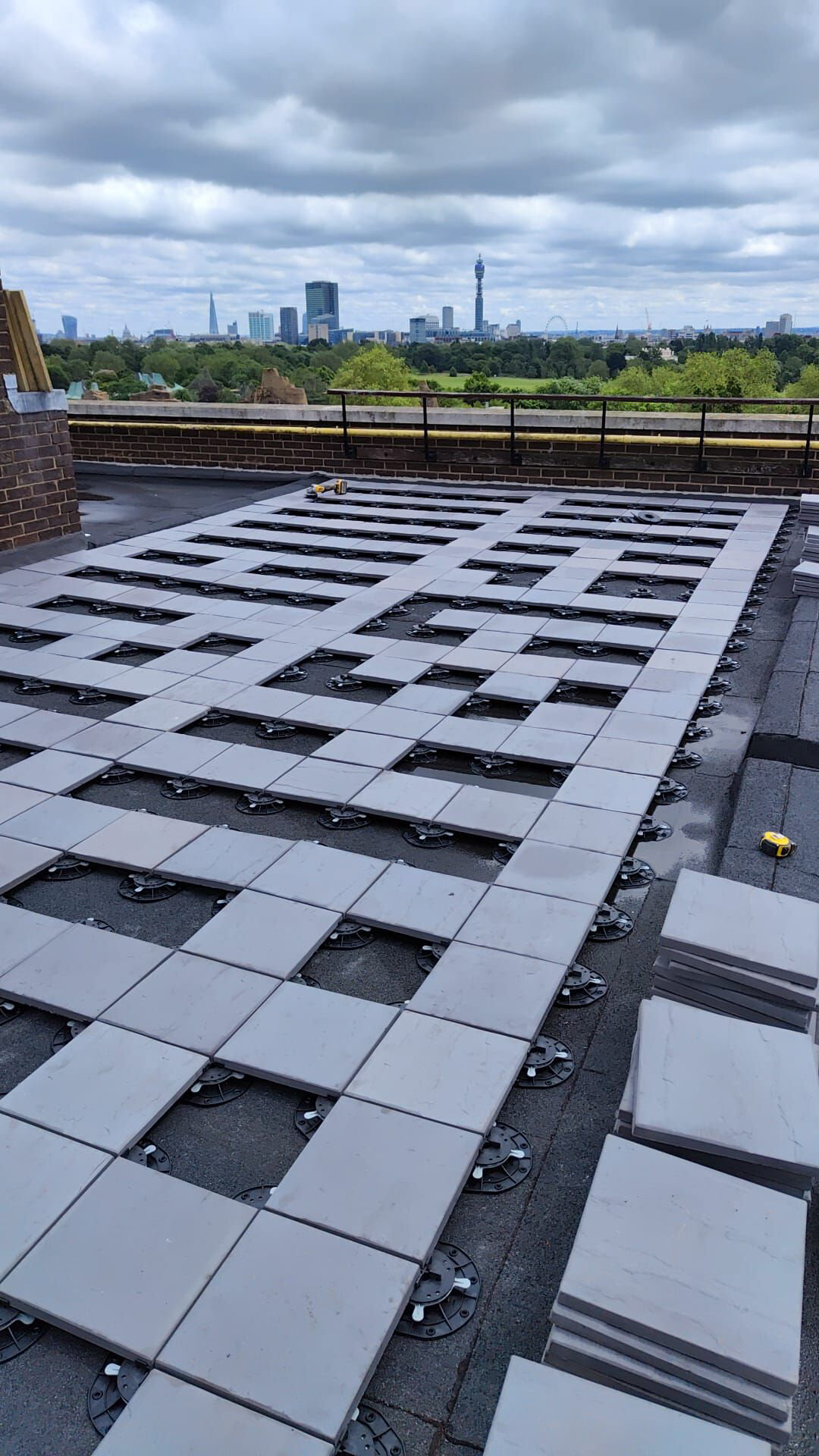

Ustal wysokość odniesienia w najwyższym punkcie spadku tarasu. Poprowadź linie laserowe w poprzek terenu, aby wyznaczyć siatkę. Nie pomijaj tego. Jeśli twoja siatka będzie przesunięta o ćwierć cala na początku, cięcia obwodowe na drugim końcu placu będą koszmarem.
Krok 2: Najpierw wyznacz obwód
Zawsze zabezpiecz krawędzie przed wypełnieniem pola.

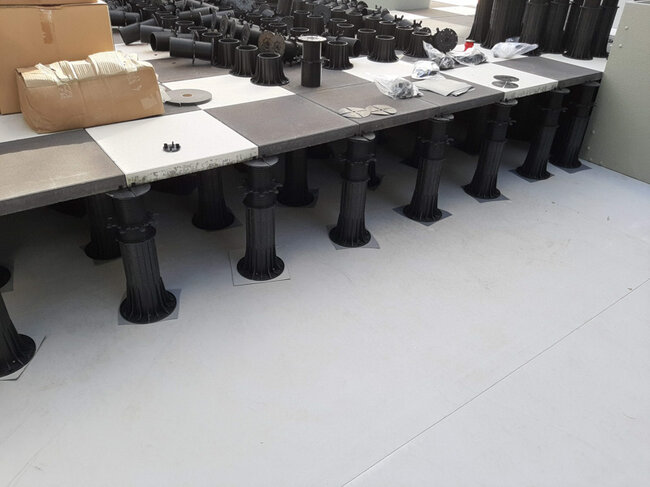

Ustaw wsporniki obwodowe przy ścianach attykowych lub krawężnikach ograniczających. Będziesz musiał przyciąć płyty podstawy wsporników krawędziowych, aby przylegały równo do ściany. Linie nacięcia formujemy bezpośrednio w podstawie naszych wsporników, aby członkowie ekipy mogli odłamać lub odciąć nadmiarowy kołnierz czysto nożem uniwersalnym, utrzymując kolumnę środkową dokładnie tam, gdzie ma być przenoszone obciążenie.
Użyj klipsów dystansowych obwodowych lub sprężyn ograniczających ścianę wzdłuż każdej pionowej krawędzi. Utrzymuje to jednolitą szczelinę dylatacyjną i zapobiega przesuwaniu się pola w poziomie z czasem.
Krok 3: Ustaw wysokość i nachylenie

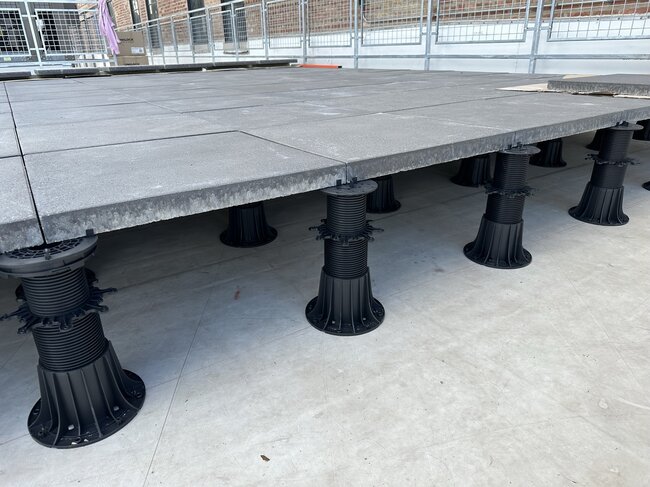

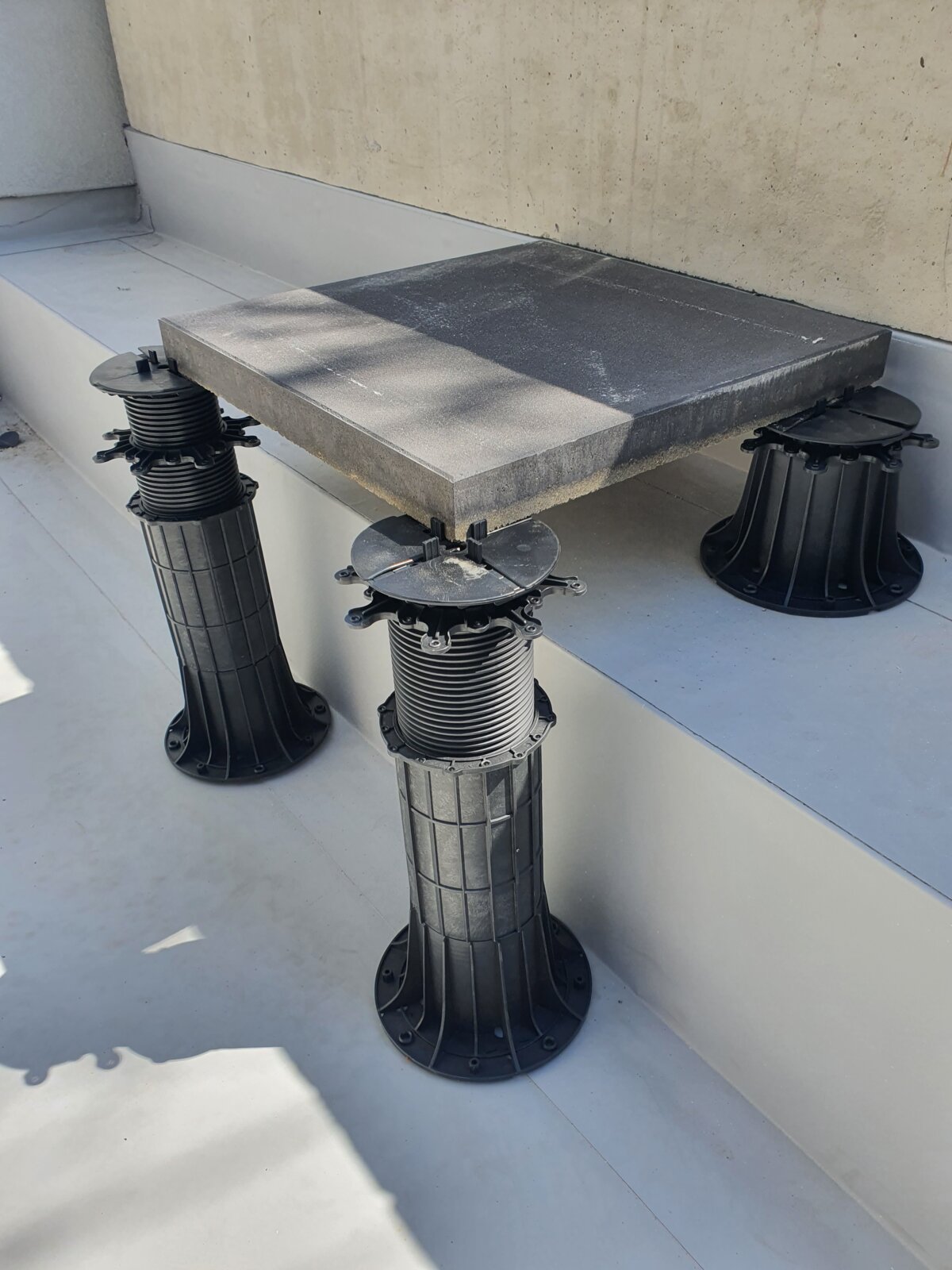

Wsporniki regulowane działają za pomocą gwintowanych kolumn. Obracasz głowicę lub pierścień regulacyjny, aby podnieść lub obniżyć wysokość powierzchni.
Większość komercyjnych tarasów ma nachylenie 1/8 cala lub 1/4 cala na stopę w celu odwodnienia. Aby uzyskać równą powierzchnię placu na nachylonym tarasie, potrzebujesz korektorów nachylenia. Mogą być wbudowane w głowicę wspornika lub umieszczone pod płytą podstawy. Reguluj każdą głowicę, aż poziomica laserowa potwierdzi, że odpowiada ona docelowej wysokości posadzki.
Krok 4: Układanie betonu
Tu zaczyna się fizyczna praca. Ręczne układanie ciężkich płyt tarasowych przeciąży plecy ekipy już w południe. Użyj dwuosobowego podnośnika próżniowego lub specjalistycznego zacisku do płyt, aby precyzyjnie umieścić każdą płytę na głowicy wspornika.
Upewnij się, że płyta tarasowa leży równo na wypustkach dystansowych wbudowanych w głowicę wspornika. Te wypustki określają szerokość spoiny (zwykle 3 mm lub 5 mm) i umożliwiają wodzie deszczowej spływanie bezpośrednio z powierzchni na membranę poniżej.
Krok 5: Precyzyjna regulacja i podkładki
Nawet najlepsi producenci betonu mają niewielkie różnice w grubości swoich płyt. Płyta o grubości 2 cali może mieć 2-1/8 cala w jednym narożniku i 1-7/8 cala w innym.
Gdy kładziesz płytę, sprawdź każdy styk stopą. Jeśli wyczujesz próg, wsuń gumową podkładkę na niższy kwadrant głowicy wspornika. Gumowe podkładki wyrównują narożniki i tłumią hałas uderzeniowy, gdy ludzie chodzą po nich.
Trzy częste błędy, które rujnują realizacje na wspornikach
- Pomijanie podparcia centralnego dla wielkogabarytowych płyt: Jeśli instalujesz długie lub wielkoformatowe płyty betonowe (np. 18x36 lub 36x36 cali), cztery wsporniki narożne nie wystarczą. Środek płyty pęknie pod dużym obciążeniem. Zawsze instaluj wspornik podparcia centralnego pod większymi płytami.
- Pomijanie ograniczenia krawędzi: Taras wentylowany wymaga szczelnych granic. Jeśli wsporniki stoją przy otwartej krawędzi bez attyki, musisz zainstalować sztywne ograniczenie krawędzi ze stali lub aluminium. Jeśli krawędź się przesunie, cały taras się rozsypie.
- Nadmierne wydłużanie wsporników: Każdy wspornik ma maksymalną bezpieczną wysokość. Jeśli odkręcisz wspornik poza jego zamierzony limit, aby osiągnąć wysoki próg, tracisz integralność strukturalną. Jeśli potrzebujesz dodatkowej wysokości, użyj tulei dystansowych zaprojektowanych dla tego konkretnego systemu, zamiast przekraczać czerwony limit krótkiej jednostki.
Dlaczego ta inżynieria się sprawdza
Kiedy ludzie widzą ciężki beton unoszący się na plastikowych wspornikach, martwią się o długoterminową trwałość. To uzasadniona obawa, ale nauka o materiałach stojąca za przemysłowym polipropylenem opowiada inną historię.
Polipropylen o wysokiej gęstości jest odporny na wodę, sól i chemikalia glebowe. Nie gnije, nie zamarza ani nie ulega degradacji pod ziemią. Ponieważ wsporniki utrzymują beton powyżej właściwej płaszczyzny drenażu, woda swobodnie przepływa pod placem w kierunku wpustów dachowych.
To utrzymuje stojącą wodę z dala od powierzchni, zapobiega oblodzeniu zimą i chroni membranę wodoodporną budynku przed bezpośrednim działaniem promieni UV i szokiem termicznym. Jeśli wpust zatka się za pięć lat, nie wyciągasz młota pneumatycznego. Podnosisz dwie płyty za pomocą podnośnika próżniowego, udrażniasz wpust i odkładasz beton na miejsce.
Jeśli planujesz inwestycję komercyjną i chcesz zweryfikować obliczenia obciążenia lub opracować trudny plan korekcji spadku, skontaktuj się z naszym zespołem inżynierów. Możemy przejrzeć Twoje plany działki, przeliczyć obciążenia punktowe i upewnić się, że otrzymasz dokładną specyfikację wsporników dla swojej budowy.
Solidne wsparcie zaczyna się od podstaw
Instalacja betonowych płyt tarasowych na regulowanych wspornikach sprowadza się do obliczeń, rozplanowania i użycia odpowiedniego, wytrzymałego osprzętu. Do prac przygotowawczych podejdź z należytą starannością, wyznacz sztywne obrzeże, starannie wypoziomuj narożniki, a zbudujesz czysty, równy plac komercyjny, który wytrzyma miliony kroków bez przesunięcia się choćby o cal.
