Lokalizacja: Dubaj, Zjednoczone Emiraty Arabskie (Jubilee Park)
Wydarzenie: Światowa Wystawa EXPO 2020 Dubai
Specyfika projektu: Instalacja wodna zintegrowana z rzeźbami architektonicznymi i monumentalną ścianą wodospadów
Zadanie wykonawcze: Budowa idealnie wyprofilowanej, promienistej posadzki basenowej poddawanej stałemu naporowi wody i wilgoci
Użyta technologia: System wsporników regulowanych MAX z polimerów odpornych na chemię basenową i permanentne zanurzenie
1. Wizja Architektoniczna i Skala Projektu

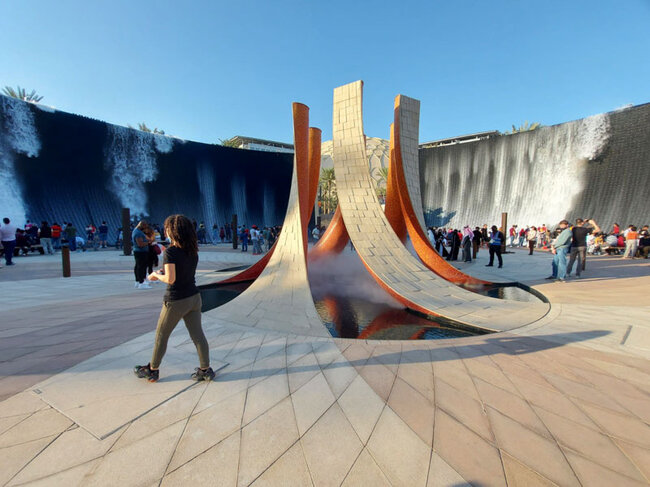

Wystawy Światowe EXPO od zawsze stanowią arenę pokazową dla najbardziej przełomowych projektów inżynieryjnych na świecie. Instalacja Water Feature zlokalizowana w Jubilee Park przy Pawilonie UAE to ikoniczne dzieło, w którym gigantyczne fale wody spływają po kilkunastometrowych, czarnych ścianach, a w samym centrum z niecki basenowej wyłaniają się potężne, zakrzywione rzeźby pokryte ognistą mozaiką szklaną i naturalnym kamieniem.
Zadaniem wykonawczym było stworzenie wokół tych rzeźb idealnie równej, bezpiecznej dla infrastruktury hydraulicznej posadzki z ciemnego granitu. Przestrzeń ta – będąca integralną częścią mechanizmu fontanny – musiała funkcjonować w środowisku permanentnego kontaktu z wodą, mgłą wodną i chemią uzdatniającą.
2. Unikalne Wyzwania Inżynieryjne
Praca przy instalacji wodnej tej skali w wymagającym klimacie pustynnym Dubaju wiązała się z ekstremalnymi restrykcjami technicznymi:
- Skomplikowana geometria łukowa (Promienistość): Projekt posadzki całkowicie wykluczał linie proste. Płyty kamienne musiały zostać ułożone po okręgu, tworząc idealnie zbieżne pasy (promienie) zbiegające się ku środki instalacji, co wymusiło precyzyjne docinanie każdego elementu w klin (widoczne na zdjęciach).
- Zabudowa potężnego systemu hydraulicznego i dysz: Bezpośrednio pod posadzką zlokalizowano gęstą sieć rurociągów zasilających, dysz zamgławiających, reflektorów LED oraz systemów przelewowych (co dokumentują zdjęcia z fazy montażowej). Tradycyjne betonowanie odcięłoby dostęp do tych krytycznych instalacji.
- Praca w ciągłym zanurzeniu i naporze dynamicznym: Materiał podbudowy musiał wykazywać stuprocentową odporność na stałą wilgoć, parcie wody oraz agresywne związki chemiczne stosowane do klarowania wody w fontannach publicznych. Podbudowa nie mogła korodować ani ulegać degradacji biologicznej.
- Ekstremalne obciążenia punktowe u podstawy rzeźb: Wsporniki w strefie przyściennej musiały przenieść ciężar gigantycznych, zakrzywionych form rzeźbiarskich w miejscach, w których ich konstrukcja schodziła bezpośrednio pod poziom posadzki.
3. Zaawansowane Rozwiązania Systemowe

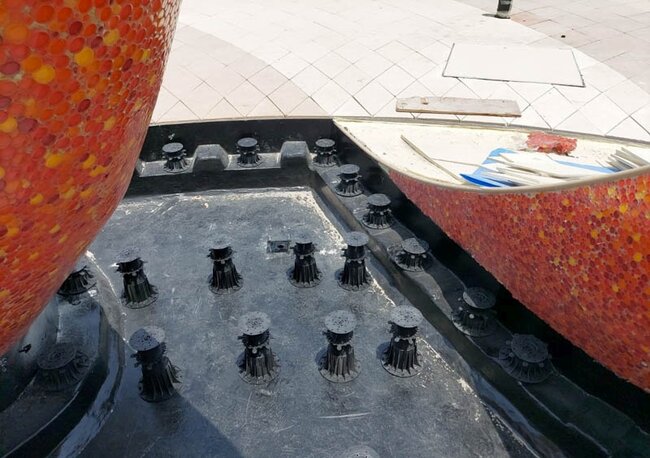

W celu sprostania tym rygorystycznym kryteriom, inżynierowie zdecydowali o osadzeniu płyt granitowych na wzmocnionym systemie wsporników regulowanych z polipropylenu (PP), instalowanych bezpośrednio na elastycznej powłoce hydroizolacyjnej niecki.
Kluczowe cechy technologii wdrożonej w Dubaju:
- Płynna mikro-regulacja wysokości i poziomowanie: Za pomocą specjalistycznych kluczy i pierścieni, pracownicy fizyczni kontrolowali wysokość z dokładnością do jednego milimetra, korygując spadki technologiczne dna basenu i niwelując ugięcia konstrukcyjne.
- Bezklejowy drenaż podposadzkowy: Szerokie dylatacje między płytami granitowymi działają jak gigantyczny odpływ szczelinowy. Woda opadowa lub przelewowa z fontanny natychmiast wraca do obiektu zamkniętego pod posadzką, eliminując ryzyko powstawania ciśnienia hydrostatycznego nad płytami.
- Modułowość i rewizyjność: Każda z płyt gresowo-kamiennych może zostać podniesiona w celu konserwacji dysz lub oświetlenia basenowego bez naruszania pozostałej części konstrukcji.
Proces montażowy w Jubilee Park realizowany był pod ogromną presją czasu przed oficjalnym otwarciem EXPO, co wymagało bezbłędnej koordynacji:

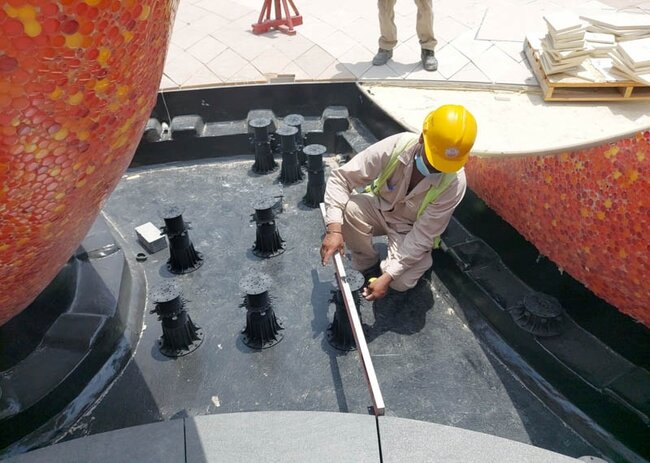

- Etap 1: Trasowanie promieniste i rozstaw wsporników. Na zabezpieczone dno basenu naniesiono siatkę osiową. Wsporniki regulowane rozstawiano w gęstym układzie, dopasowując ich położenie do nieregularnego kształtu niecki oraz przebiegających rur instalacyjnych.

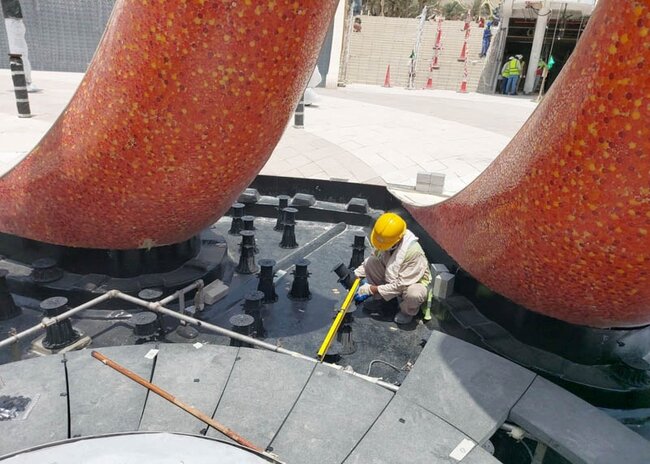

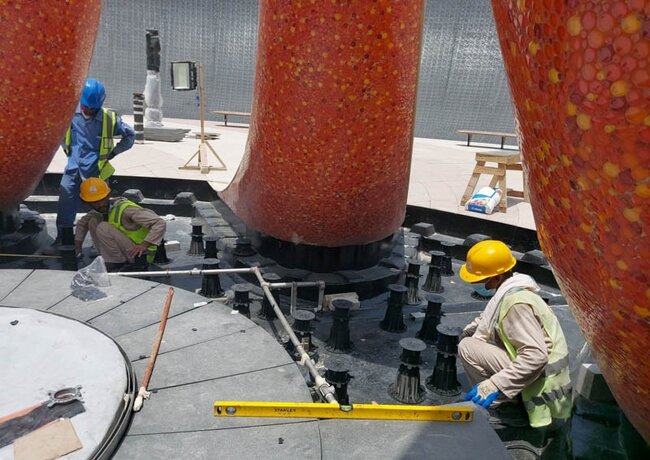

- Etap 2: Kalibracja wysokości pod rzeźbami. Zespół inżynieryjny za pomocą łat niwelacyjnych precyzyjnie ustalał wysokość wsporników tuż przy fundamentach ognistych rzeźb, dbając o to, by płyty posadzkowe wchodziły pod konstrukcję rzeźby w sposób idealnie płaski.

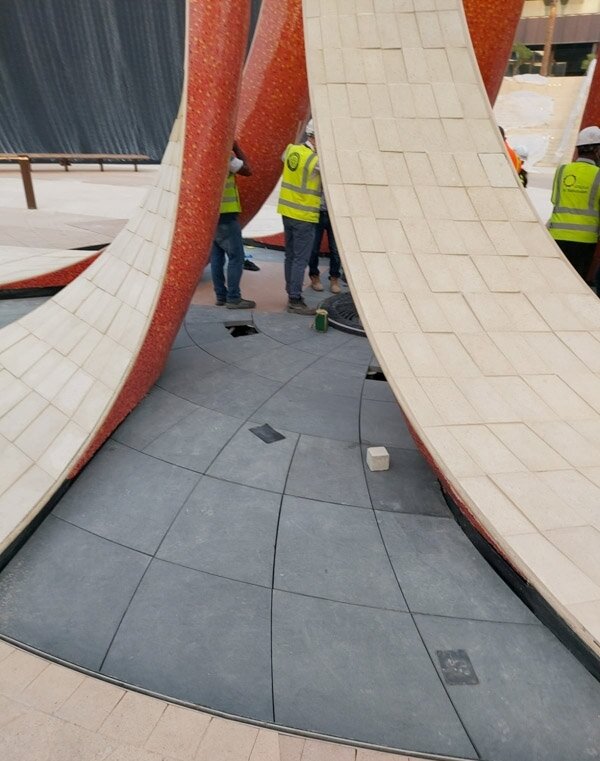

- Etap 3: Kamieniarski montaż precyzyjny. Płyty z ciemnego granitu były indywidualnie docinane po łuku. Ich układanie wymagało milimetrowej powtarzalności, by linie dylatacji tworzyły spójne, koncentryczne kręgi wokół centralnego punktu parku.
5. Efekt Końcowy i Sukces Eksploatacyjny

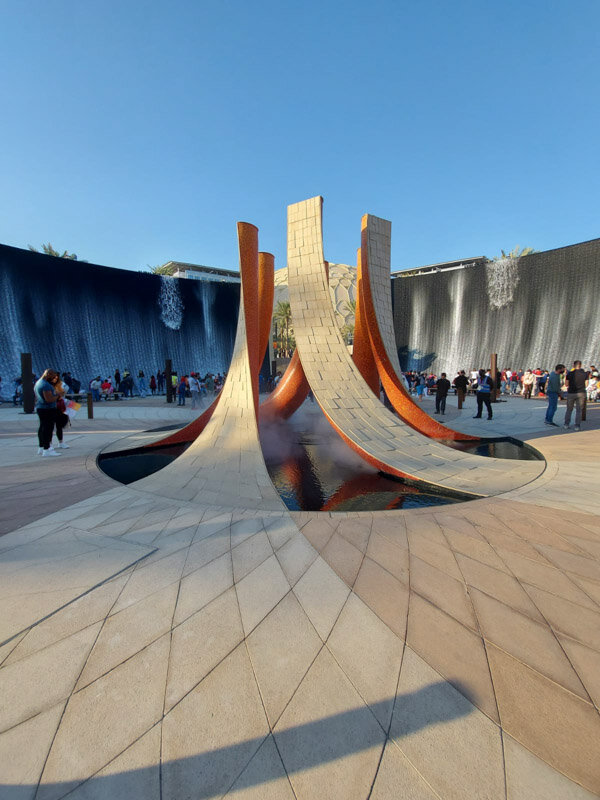

Instalacja Water Feature na EXPO 2020 w Dubaju stała się jednym z najbardziej fotografowanych obiektów wystawy, przyciągając miliony widzów z całego świata.
Z inżynieryjnego punktu widzenia projekt okazał się ogromnym sukcesem:
- Niewidoczna technologia: Cała potężna maszyneria fontanny, okablowanie oraz hydraulika zostały całkowicie zamaskowane pod elegancką, czarną posadzką, tworząc złudzenie, że rzeźby wyrastają z monolitycznej, kamiennej tafli.
- Bezpieczeństwo masowe: Idealnie równy poziom uniemożliwił potknięcia odwiedzających, a szybki odbiór wody przez szczeliny zapobiegał powstawaniu śliskiego filmu wodnego na powierzchni granitu.
- Trwałość w klimacie UAE: System wsporczy doskonale radzi sobie z ekstremalnym obciążeniem termicznym Dubaju (temperatury przekraczające 50°C w pełnym słońcu) na przemian z dynamicznym chłodzeniem wodą basenową, udowadniając swoją przewagę nad jakimkolwiek systemem klejonym.
