Inwestycja: Wielofunkcyjny wieżowiec komercyjny – strefa „Rooftop Lounge”
Lokalizacja: Chicago, Illinois, USA
Zastosowane wsporniki: Systemowe wsporniki regulowane serii MAX o podwyższonej wytrzymałości
Nawierzchnia użytkowa: Ciężkie płyty betonowe o formacie 60x60 cm i grubości 4 cm
Przeznaczenie: Reprezentacyjny taras widokowy dla personelu biurowego oraz przestrzeń pod eventy korporacyjne
1. Założenia architektoniczne i kontekst urbanistyczny
Projekty typu rooftop realizowane w ścisłym centrum Chicago (tzw. The Loop) stawiają przed wykonawcami unikalne wyzwania. W tym przypadku celem było przekształcenie najwyższej kondygnacji technicznej drapacza chmur w ekskluzywną, otwartą przestrzeń integracyjno-użytkową.
Architekci dążyli do uzyskania surowego, wielkomiejskiego minimalizmu. Koncepcja opierała się na połączeniu monolitycznych donic z betonu architektonicznego, wypełnionych wysokimi trawami, z wielkopowierzchniową, idealnie poziomą posadzką. Taras został otoczony wysokimi, całoszklanymi balustradami, oferując pracownikom i gościom niezakłócony widok na ikoniczną panoramę wieżowców Chicago, w tym słynny Willis Tower.
2. Krytyczne wyzwania inżynieryjne w warunkach &34;Windy City&34;
Lokalizacja tarasu na wysokiej kondygnacji w Chicago narzuciła rygorystyczne obostrzenia techniczne, które całkowicie eliminowały standardowe, lekkie materiały wykończeniowe oraz metody klejone:
- Zjawisko ssania wiatru (Wind Uplift): Chicago nie bez powodu nazywane jest „Wietrznym Miastem”. Na wysokości kilkudziesięciu metrów nad poziomem gruntu porywy wiatru generują potężne siły unoszące. Zastosowana nawierzchnia musiała cechować się ogromną masą własną, aby zapewnić stabilność grawitacyjną bez ryzyka poderwania płyt przez prądy powietrzne.
- Ekstremalne obciążenia użytkowe (Event Ready): Przestrzeń została zaprojektowana z myślą o masowych spotkaniach biznesowych i bankietach. Podbudowa tarasu musiała bez problemu znosić dynamiczne obciążenia generowane przez setki osób, ciężkie meble tarasowe, stalowe stoliki barowe oraz infrastrukturę gastronomiczną.
- Zmienna wysokość progów i rewizyjność: Podłoże betonowe dachu, pokryte elastyczną membraną hydroizolacyjną, posiadało zróżnicowane spadki kierunkowe i techniczne uskoki. System podbudowy musiał charakteryzować się szerokim zakresem regulacji wysokości, umożliwiając jednocześnie schowanie pod posadzką instalacji elektrycznych, oświetleniowych oraz systemów odprowadzania wody ze strefy donic.
3. Strategia materiałowa: Duet wsporników MAX i płyt betonowych 60x60x4 cm
W odpowiedzi na te restrykcyjne wymagania inżynieryjne wdrożono bezkompromisowy, ciężki system wentylowany:

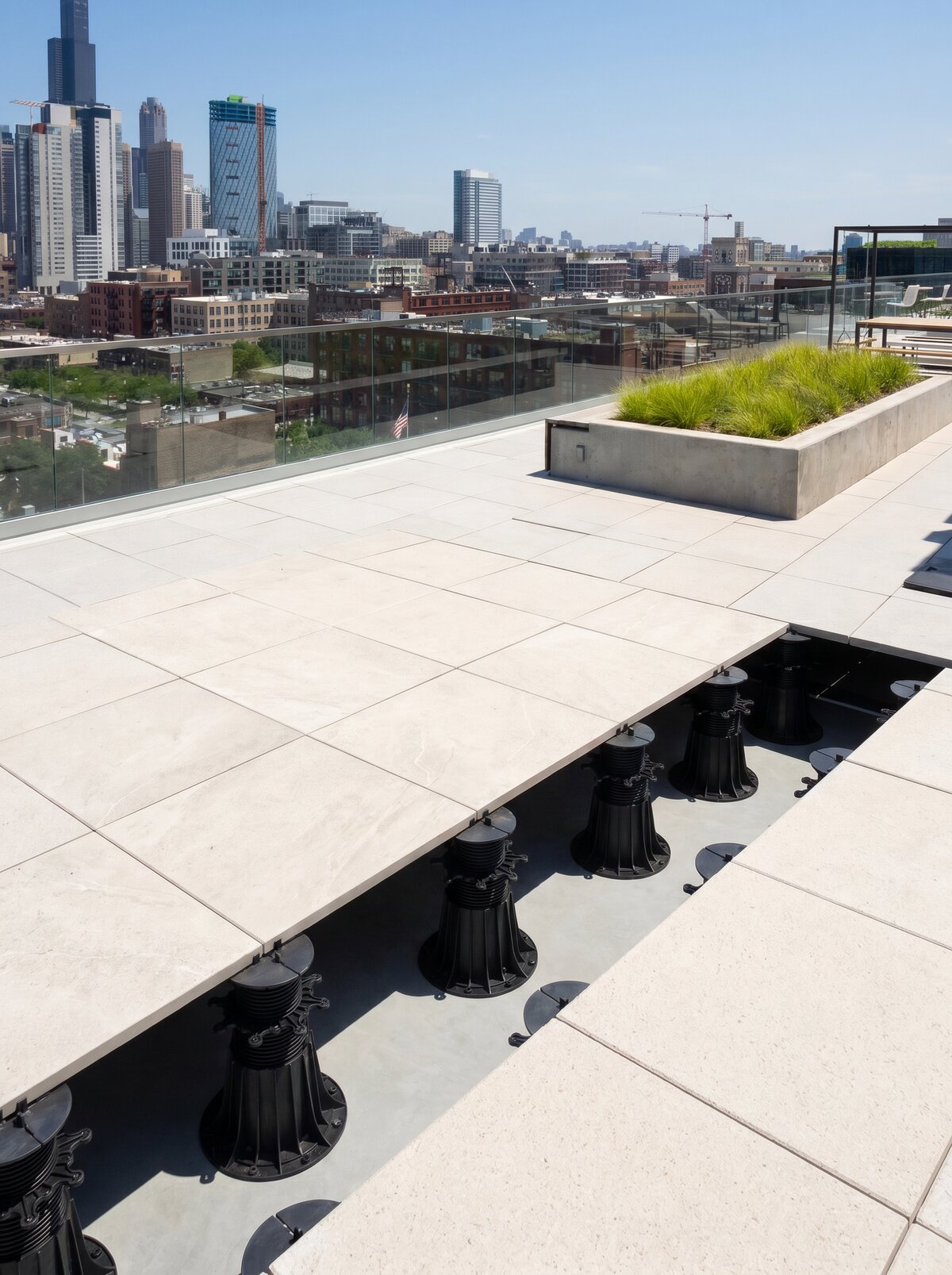

- Wsporniki regulowane serii MAX: Do podparcia posadzki użyto specjalistycznych wsporników z serii MAX. Charakteryzują się one pogrubionymi ściankami, szeroką podstawą stabilizującą oraz potężną nośnością punktową wynoszącą 1600 kg na wspornik. Szeroka stopa wspornika gwarantuje bezpieczeństwo powłoki hydroizolacyjnej, rozkładając ciężar na dużą powierzchnię wylewki bazowej.

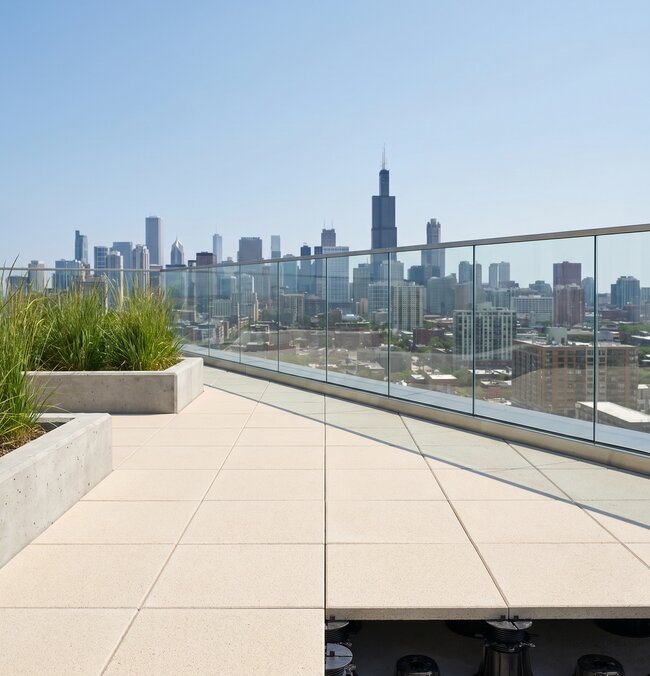

- Ciężkie płyty betonowe: Wybór płyt betonowych o wymiarach 60x60 cm i grubości aż 4 cm był podyktowany względami bezpieczeństwa wiatrowego. Duża masa własna pojedynczej płyty, w połączeniu z systemem wentylowanym (gdzie wiatr swobodnie cyrkuluje pod posadzką przez szczeliny, niwelując różnicę ciśnień), skutecznie eliminuje ryzyko przesunięcia czy poderwania elementów nawierzchni. Jasno-piaskowy, matowy odcień betonu zapobiega przegrzewaniu się dachu i optycznie rozjaśnia przestrzeń.
4. Kluczowe etapy realizacji i sztuka montażu
Prace montażowe w Chicago wymagały skrajnej dyscypliny logistycznej (wciąganie ton materiału na dach wieżowca) oraz rzemieślniczej precyzji:

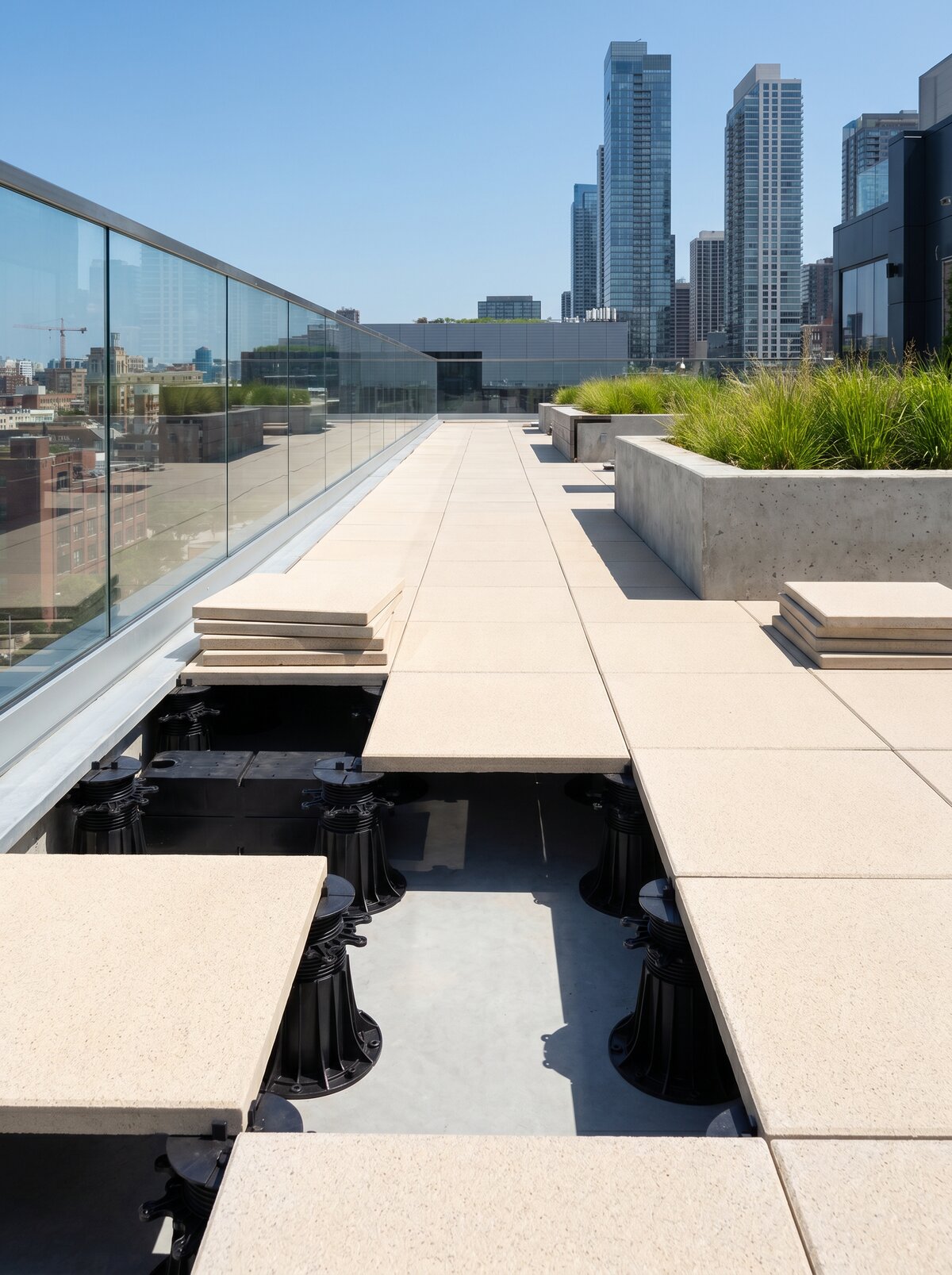

- Kompensacja wysokich uskoków: Ze względu na konieczność schowania pod tarasem grubych przewodów zasilających oraz elementów odpływowych, w wielu miejscach zastosowano wsporniki MAX o dużej wysokości, wyposażone w dodatkowe tuleje przedłużające. Pozwoliło to na płynne „dźwignięcie” poziomu tarasu nad instalacjami technicznymi.
- Budowa pasów dylatacyjnych i krawędziowych: Płyty układane były w idealnym układzie siatkowym. Szczególnej uwagi wymagało podejście pod betonowe donice oraz aluminiowe profile szklanych balustrad. Na stykach tych wykonano precyzyjne docinki, dbając o zachowanie kilkumilimetrowego odstępu (szczeliny), przez który woda opadowa natychmiast ucieka z powierzchni użytkowej.
- Równoległe pionowanie konstrukcji: Każda płyta była indywidualnie kontrolowana pod kątem poziomowości za pomocą profesjonalnych łat niwelacyjnych. Dzięki wzmocnionym pierścieniom regulacyjnym we wspornikach MAX, ekipa montażowa mogła dokonywać mikrokorekt wysokościowych nawet pod bardzo dużym obciążeniem ułożonego już betonu.
5. Rezultat końcowy i korzyści biznesowo-użytkowe

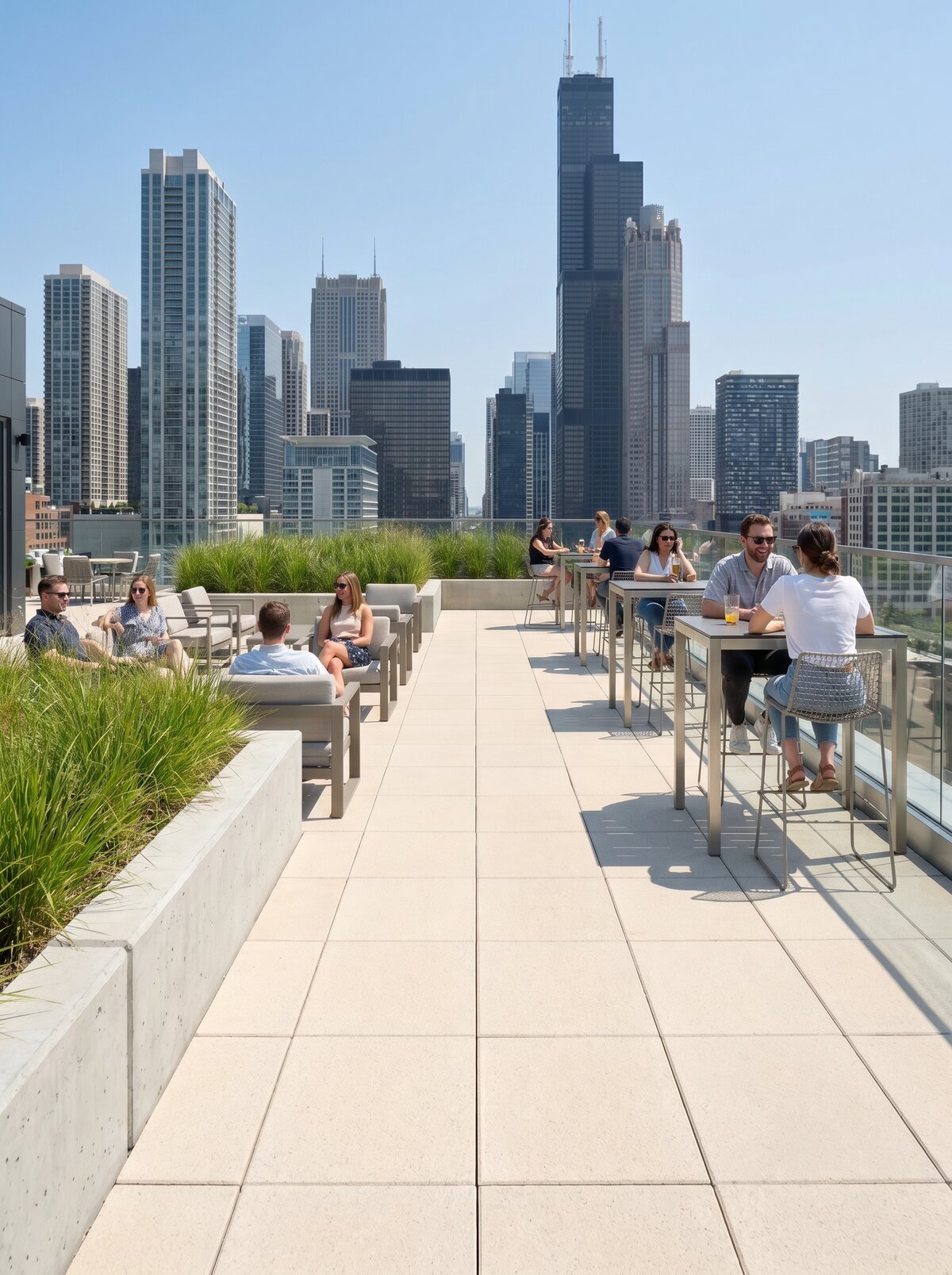

Inwestycja w Chicago zaowocowała powstaniem jednej z najbardziej prestiżowych przestrzeni biznesowych typu outdoor w tej części miasta. Taras stał się tętniącym życiem sercem biurowca.
W ujęciu technicznym i eksploatacyjnym osiągnięto następujące benefity:
- Maksymalna stabilność strukturalna: Połączenie ciężkiego betonu 4-centymetrowego ze sztywnością wsporników MAX dało efekt monolitycznej, bezpiecznej podłogi, która nie ulega najmniejszym drganiom ani ugięciom, nawet przy intensywnym ruchu masowym podczas eventów.
- Błyskawiczne odwodnienie szczelinowe: Brak fug sprawia, że woda z opadów deszczu czy topniejącego śniegu natychmiast przenika pod posadzkę. Pracownicy mogą komfortowo korzystać z tarasu i stolików kawiarnianych niemal natychmiast po przejściu ulewy.
- Ochrona termiczna dachu: Przestrzeń powietrzna pod płytami betonowymi tworzy naturalny bufor izolacyjny. Chroni ona stropy niższych pięter biurowych przed drastycznymi wahaniami temperatur (zarówno podczas upalnego lata, jak i mroźnej zimy w Illinois), optymalizując koszty klimatyzacji i ogrzewania budynku.
- Bezproblemowy serwis (Life-cycle Efficiency): W przypadku konieczności modernizacji oświetlenia LED w donicach lub inspekcji izolacji, poszczególne betonowe bloki mogą być w kilka minut podniesione bez użycia młotów czy niszczenia struktury tarasu.
