Tarasowe tarasy na wspornikach regulowanych odmieniły współczesną architekturę, oferując szybki drenaż, ukryte instalacje i łatwe wyrównywanie spadków. Jednak tradycyjna metoda montażu, polegająca na podparciu grubych płyt tarasowych wyłącznie w ich czterech narożnikach, niesie ze sobą dwie trwałe słabości: katastrofalne pęknięcie płyty pod wpływem uderzenia oraz podatność na silne ssanie wiatru na wyniesionych konstrukcjach.

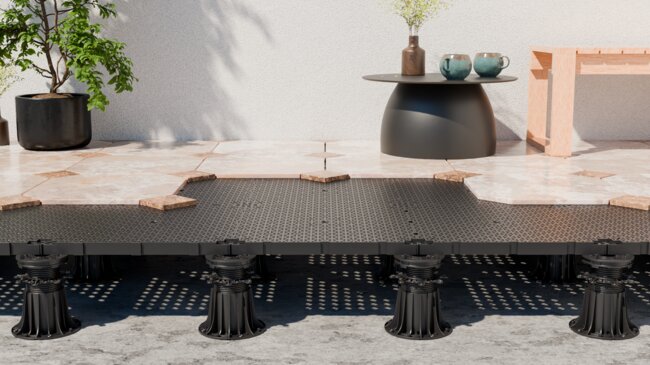

Gdy płytka ceramiczna podparta punktowo pęka, stanowi bezpośrednie zagrożenie spadającymi odłamkami. Jednocześnie wysokie balkony, dachy komercyjne i tarasy nadmorskie są narażone na aerodynamiczne ssanie zdolne do zerwania luźno ułożonych płyt. System DeckSafe firmy Solver Systems rozwiązuje oba te problemy dzięki zaprojektowanej podkonstrukcji z polipropylenu, która zamienia delikatne podparcie punktowe w ciągłą, nośną płaszczyznę, nie rezygnując z dostępu serwisowego pod tarasem.
Przejście od podparcia punktowego do podparcia powierzchniowego
Konwencjonalne układy wsporników pozostawiają nawet do 95% spodniej powierzchni płyty bez podparcia. W przypadku przypadkowych obciążeń punktowych, uderzeń dynamicznych lub naturalnych mikropęknięć płyta funkcjonuje jako nieuzbrojone przęsło.

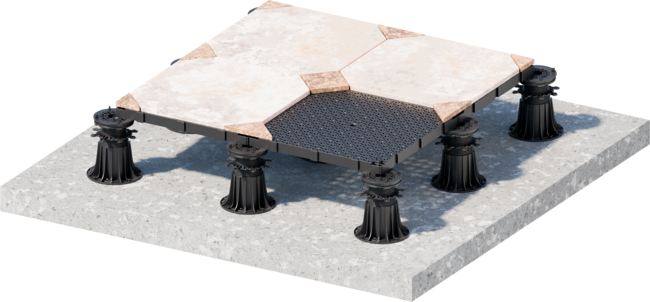

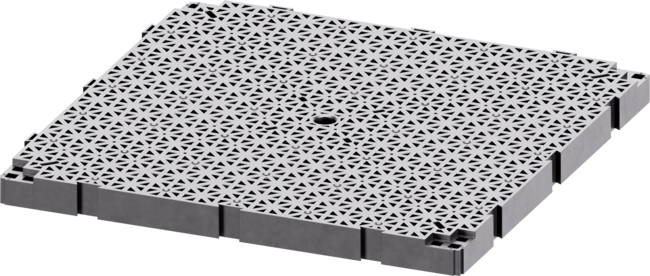

DeckSafe przeprojektowuje ten mechanizm dzięki swojemu głównemu komponentowi: siatce podkonstrukcyjnej DECS-DSP (589 x 589 x 40 mm). Wytwarzany w Polsce w 100% z recyklowanego, certyfikowanego regranulatu polipropylenu (działającego niezawodnie od -20°C do +65°C), panel posiada gęsto użebrowaną podstawę kratownicową zaprojektowaną z przecinającymi się pionowymi, poziomymi i ukośnymi ściankami konstrukcyjnymi.
- Redukcja ugięcia o 49,23%: Rygorystyczne symulacje metodą elementów skończonych potwierdzają, że podparcie płyty ceramicznej o grubości 15 mm na ciągłej siatce DeckSafe zmniejsza ugięcie pod naciskiem punktowym o 49,23% w porównaniu z konwencjonalnymi wspornikami narożnymi, drastycznie obniżając ryzyko pęknięć podczas codziennego użytkowania.
- Niezależna redundancja obciążenia: Jeśli płyta ulegnie przypadkowemu uszkodzeniu strukturalnemu, leżąca pod nią siatka DSP samodzielnie przenosi obciążenie graniczne 1,27 kN (130 kg) przy ugięciu zaledwie 5,4 mm. Zamiast runąć w pustkę, użytkownik pozostaje bezpiecznie podparty na płaszczyźnie tarasu.
- Cieńsze, lżejsze wykończenia: Ponieważ ciągła kratownica przejmuje główne obciążenia konstrukcyjne, architekci i specyfikatorzy mogą bezpiecznie stosować cieńsze płyty, kamień naturalny, płytki ceramiczne oraz miękkie powierzchnie, takie jak sztuczna trawa, bez kompromisów konstrukcyjnych.
Certyfikowana ochrona przed ssaniem wiatru: Poza standardami UL
Zachowanie wiatru nad tarasami wieżowców, attykami i nadmorskimi wieżami tworzy strefy silnego podciśnienia (ssania). Standardowe płyty układane na sucho opierają się wyłącznie na ciężarze własnym, co czyni je podatnymi na przemieszczenie podczas silnych burz.
DeckSafe został opracowany, aby przekroczyć rygorystyczne parametry testowe amerykańskiego standardu UL 90 Uplift Rating / UL 580. W standardowych testach wytrzymałości na rozciąganie połączenie między płytą ceramiczną a podkonstrukcją DeckSafe osiągnęło odporność na wyrywanie wynoszącą 934 kg/m³ — znacznie przewyższając wymagany próg 512 kg/m³.
Mechaniczne zablokowanie (profil V-Slot)
Wiązanie chemiczne między gładkim plastikiem a klejami do kamienia często zawodzi w warunkach mokrych lub cyklicznych zmian termicznych. DeckSafe rozwiązuje ten problem dzięki zintegrowanemu profilowi w kształcie klina V (V-Slot) wzdłuż żeber górnej powierzchni. Gdy klej konstrukcyjny lub specjalistyczna taśma butylowa utwardza się na siatce, tworzy fizyczny klucz jaskółczy ogon (zamek mechaniczny), zapobiegając delaminacji nawet przy ekstremalnych obciążeniach ssących.
Zobacz również: Ochronna krata DeckSafe 589x589x40 mm do płyt i sztucznej trawy
Dwa wszechstronne podejścia do montażu
Ekosystem DeckSafe dostosowuje się do różnych zakresów architektonicznych dzięki dwóm komplementarnym metodom montażu, szczegółowo opisanym poniżej bez sztywnego formatowania:

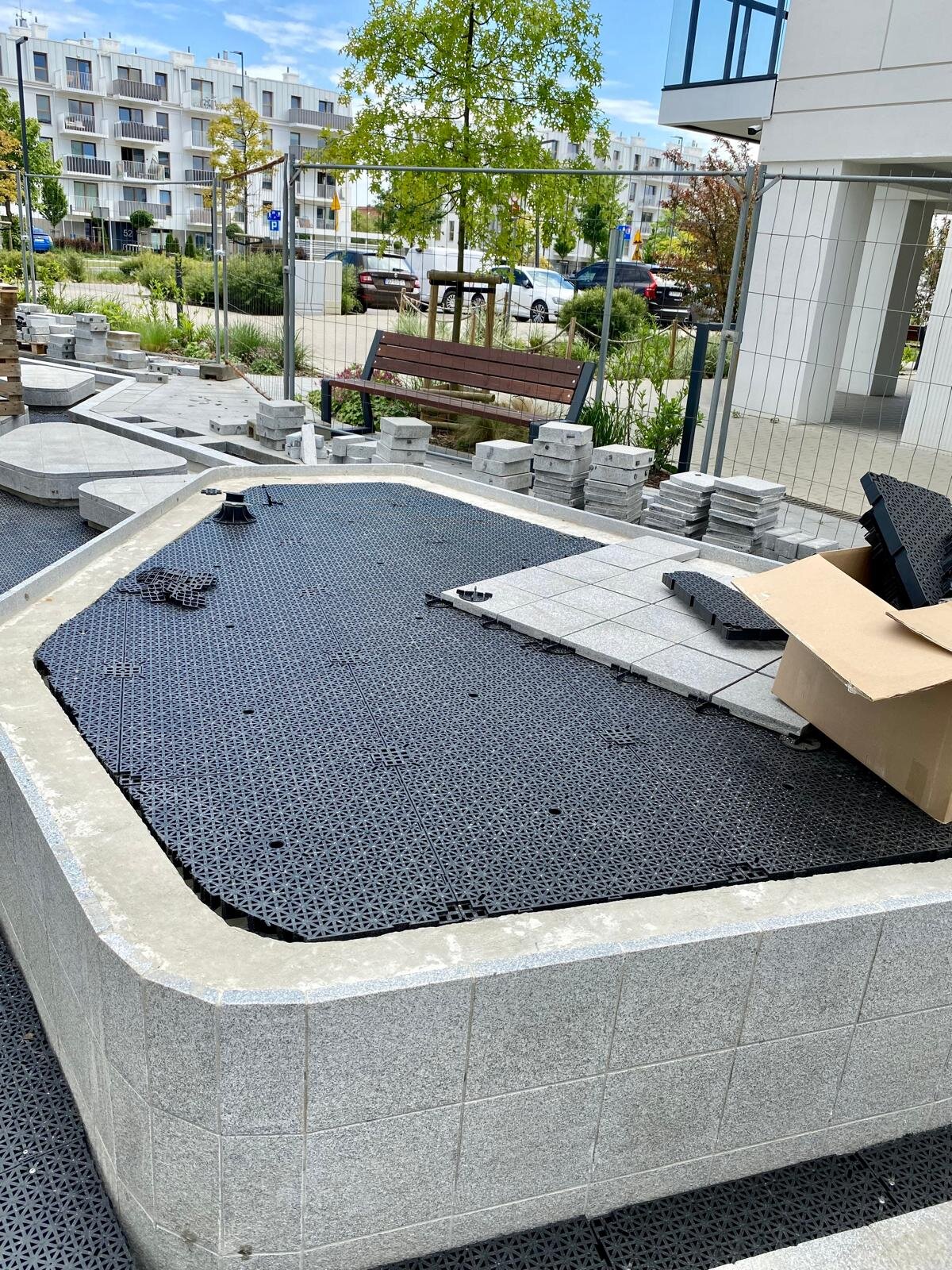

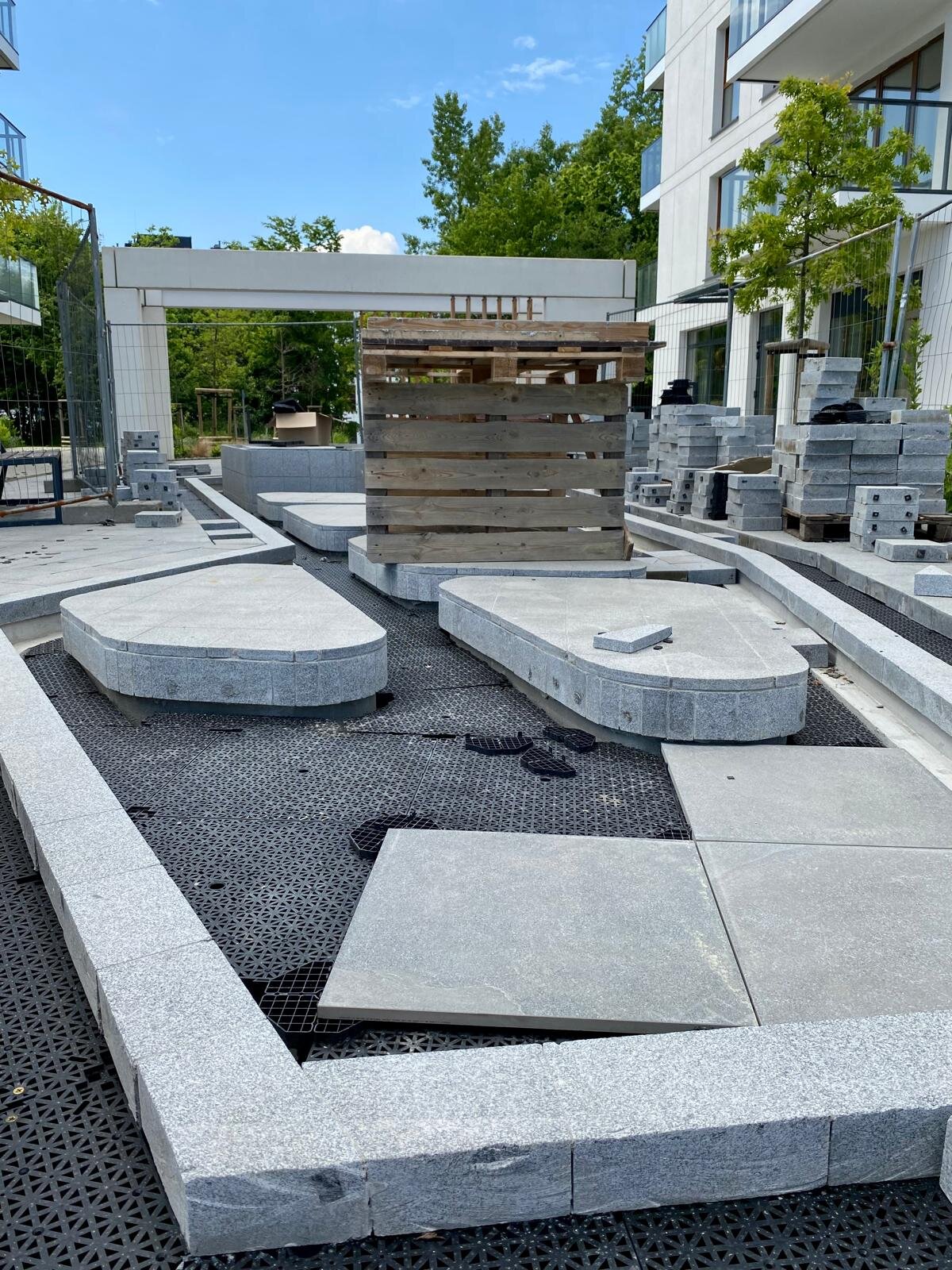

Metoda 1: Pełna powierzchnia i maksymalna swoboda projektowa
Ta metoda jest dostosowana do projektów charakteryzujących się układami płytek wieloformatowych, nieregularną geometrią lub kombinacjami twardych płytek z miękkimi powierzchniami, takimi jak sztuczna trawa. W ramach Metody 1:
- Montaż łączony: Poszczególne panele kratowe DSP są łączone w sposób ciągły na całej powierzchni tarasu za pomocą zintegrowanych zamków obwodowych typu jaskółczy ogon.
- Odsprzężone wsporniki: Pozycje wsporników są odsprzężone od spoin i wymiarów płytek, co daje pełną swobodę w układzie płytek.
- Centralne usztywnienie: Pod każdym panelem DSP umieszcza się centralny wspornik, aby zapobiec ugięciu środka podczas chodzenia.
- Zarządzanie dylatacją: Pływająca konstrukcja monolityczna jest podzielona na niezależne pola dylatacyjne z wyznaczonymi przerwami konstrukcyjnymi.
Metoda 2: Zintegrowana blokada przeciwwiatrowa
Opracowana specjalnie dla środowisk o silnym wietrze, wieżowców i odsłoniętych dachów nadmorskich, ta metoda koncentruje się na maksymalnej odporności aerodynamicznej:
- Bezpośrednie klejenie: Każda siatka podkonstrukcji jest klejona bezpośrednio do pojedynczej płyty tarasowej 60 x 60 cm za pomocą kleju lub taśmy butylowej, tworząc wzmocniony moduł konstrukcyjny.
- Podparcie narożne: Wsporniki są wyrównane bezpośrednio z czterema narożnikami każdego modułu, eliminując potrzebę dodatkowego centralnego wspornika podporowego.
- Bezpośrednie kotwienie mechaniczne: Każdy moduł jest mechanicznie mocowany do głowicy wspornika za pomocą opatentowanego sworznia blokującego DECS-LDF.
Ochrona przed wiatrem przy ultra-niskim prześwicie: Element mocujący WindGrip WGP
W przypadku tarasów, gdzie wysokość progu pionowego jest poważnie ograniczona i siatka DSP o wysokości 40 mm nie może zostać zamontowana, Solver oferuje element mocujący DECS-WGP WindGrip (216 x 216 x 15 mm, dodający jedynie 7 mm wysokości). Montowany bez użycia narzędzi bezpośrednio na wspornikach SPIRAL (od wysokości 17 mm) i MAX, jego szorstka, perforowana powierzchnia z rowkami w kształcie litery V zwiększa powierzchnię kontaktu kleju, mocując narożniki płyt tarasowych pewnie w obliczu silnych podmuchów.
Precyzyjne elementy mocujące i zaleta usługi pojedynczej płytki
Tradycyjne mechanizmy blokady wiatrowej trwale wiążą płyty ze sobą lub wymagają inwazyjnego nacinania krawędzi, które osłabia płytki i powoduje ich odpryskiwanie. DeckSafe całkowicie eliminuje nacinanie, zachowując pełny dostęp serwisowy do warstw drenażowych, instalacji MEP i membran hydroizolacyjnych poniżej.

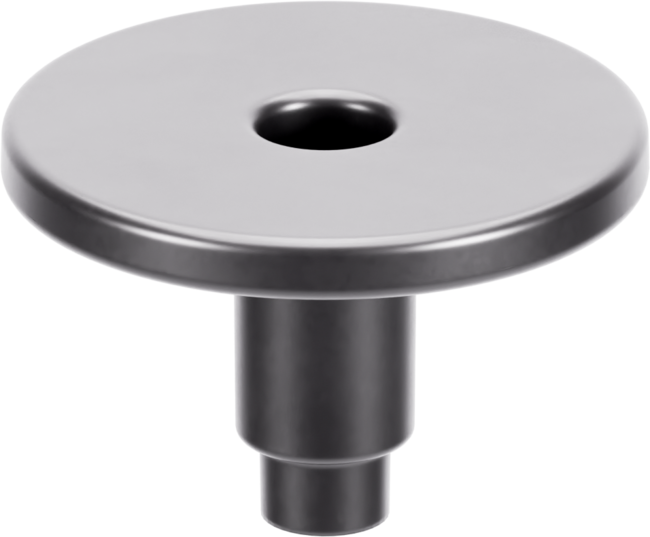

- Kołek blokujący DECS-LDF: Wykonany z wytrzymałego, z recyklingu poliamidu, ten kołek z grzybkowym łbem wchodzi w gniazdo przecięcia czterech sąsiednich siatek i wkręca się bezpośrednio w oś wspornika. Jego opatentowana geometria pozwala instalatorowi po prostu poluzować zintegrowaną śrubę wewnętrzną i przesunąć łeb kołka bocznie wzdłuż otwartej szczeliny. To uwalnia krawędź przytrzymującą docelowej płyty, umożliwiając usunięcie dowolnej pojedynczej płyty ze środka tarasu bez demontażu otaczających rzędów.
- Elementy centrujące (DECS-POSSTA i DECS-POSSPIMAX): Dedykowane adaptery blokują się czysto w gniazdach łba wsporników Solver STANDARD, SPIRAL lub MAX, dokładnie centrując siatki i zapewniając stałe linie szczelin.
- Zaślepki poziomujące DECS-PGC: Podczas budowy ciągłych, wzajemnie łączących się podłoży (Metoda 1), krzyżowe wtyczki PGC wsuwają się równo w narożne wnęki, eliminując puste zagłębienia pod elastycznymi powierzchniami, takimi jak sztuczna trawa.
- 10x większa tolerancja wymiarowa: W przeciwieństwie do sztywnych konkurencyjnych tacek dopasowanych do sztywnych wymiarów metrycznych, DeckSafe z łatwością mieści rzeczywiste odchylenia płyt od 590 mm do 600 mm, bez wysiłku absorbując fabryczne rozbieżności produkcyjne.
Wytyczne dotyczące montażu na miejscu
Aby zagwarantować wydajność akustyczną, wentylację i stabilność konstrukcyjną, podczas rozmieszczania należy przestrzegać najlepszych praktyk inżynierskich:
- Wymagania dotyczące podłoża: Podłoże musi być nośne, stabilne i nachylone pod kątem 1,5–2% w kierunku punktów odwadniania. Nigdy nie należy układać podstaw wsporników na niższych głowicach wsporników.
- Podział pól dylatacyjnych: Ponieważ polipropylen rozszerza się i kurczy wraz ze zmianami temperatury otoczenia, siatka podkonstrukcji DSP musi być podzielona na niezależne pola dylatacyjne o wymiarach nieprzekraczających 3,0 m x 3,0 m.
- Szczeliny obwodowe i wewnętrzne: Należy zachować nieutrudnioną szczelinę dylatacyjną o szerokości co najmniej 15 mm (zwiększoną do 20 mm przy intensywnym nasłonecznieniu lub w przypadku stosowania ciemnych płyt tarasowych) wzdłuż elewacji budynków, ścian, attyk oraz między sąsiednimi polami o wymiarach 3 m. Siatki na styku pól muszą być pozbawione połączeń typu jaskółczy ogon i pozostać nieprzykręcone do głowic wsporników.
- Precyzyjna regulacja po montażu: Korekty wysokości na gotowym tarasie można wykonywać po montażu za pomocą specjalnego klucza regulacyjnego przez otwarte spoiny płyt, bez konieczności demontażu ukończonej podkonstrukcji.
Łącząc estetyczny projekt architektoniczny z bezpieczeństwem konstrukcyjnym, DeckSafe zapewnia w pełni certyfikowaną, wysokowytrzymałą matę nośną. Pozwala architektom swobodnie komponować skomplikowane wzory płyt, zapewnia deweloperom weryfikowalne ograniczenie ryzyka związanego z wiatrem i pękaniem, a instalatorom daje szybki, nieinwazyjny system zbudowany tak, aby wytrzymać wymagające warunki zewnętrzne.
